¿Qué es la ilustración arquitectónica?

por @eloiseedgington

Descubre más sobre esta rama especializada de la ilustración que se aplica en la arquitectura

Como dice el arquitecto e ilustrador arquitectónico Héctor López (@_thearchitector), “la ilustración arquitectónica es la representación visual de un objeto que puede ser tan pequeño como un detalle de construcción o tan grande como un edificio completo o un bloque de edificios”.

Los seres humanos han creado representaciones visuales de objetos arquitectónicos durante miles de años. Según Héctor, el ejemplo más antiguo conocido de un plan arquitectónico se remonta al 2200 a. C.

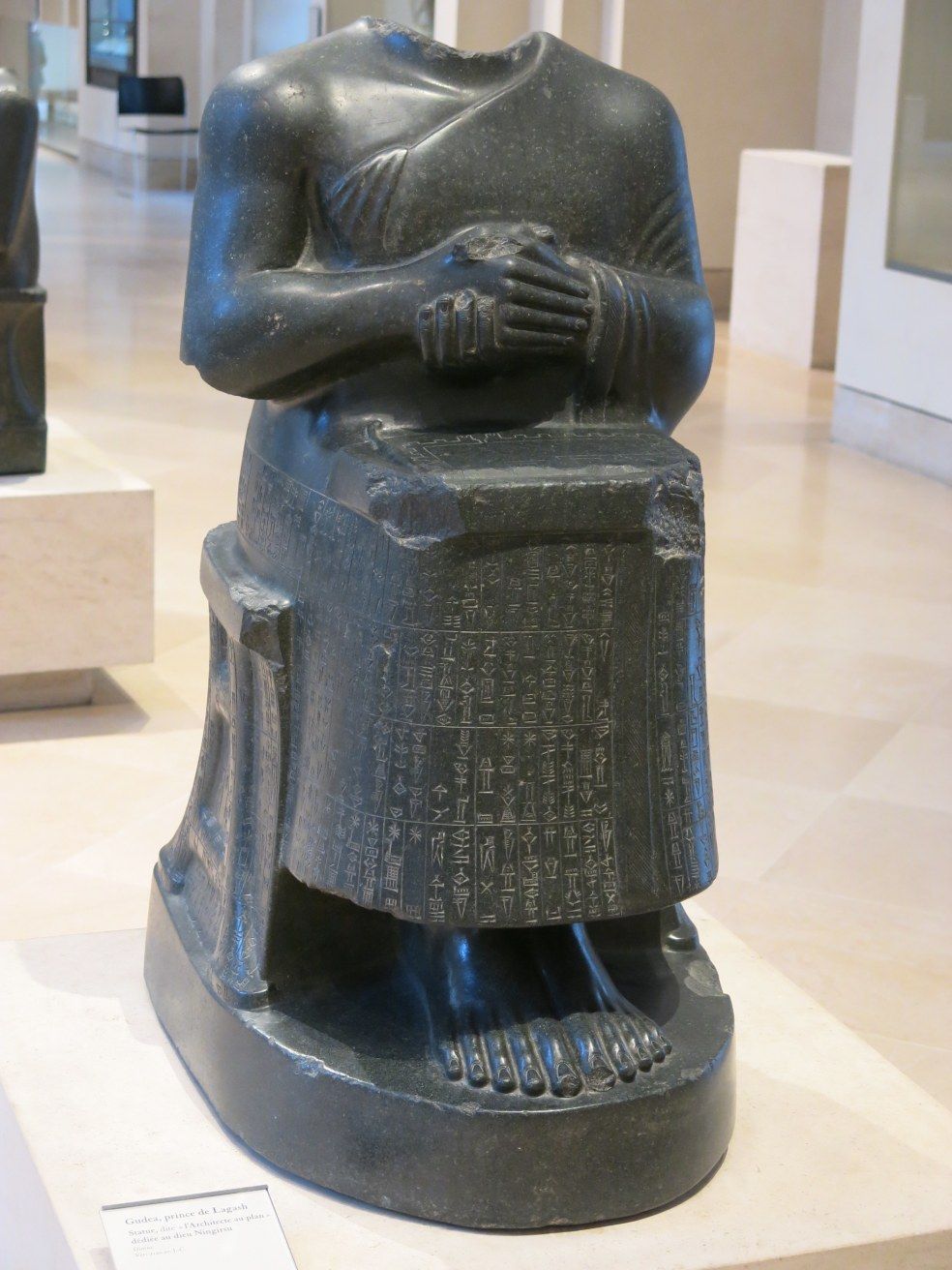

Es parte de una estatua de Gudea, quien gobernó el estado de Lagash en el sur de Mesopotamia alrededor de 2144–2124 a. C. La estatua, titulada "Arquitecto con un plan", muestra a Gudea sentado con una tableta en su regazo, que muestra el plano de un templo. Durante y después del Imperio Romano, comenzaron a aparecer más y más ejemplos de ilustración arquitectónica que se ajustaban mejor a la disciplina que conocemos hoy.

¿En qué consiste el trabajo de un ilustrador de arquitectura?

Un ilustrador de arquitectura trabaja en estrecha colaboración con un arquitecto para representar visualmente los planos de este último para una estructura o espacio, siguiendo cuidadosamente las instrucciones del arquitecto.

Esto sirve para mostrar cómo se verá el resultado final a los clientes, o a cualquier otra persona interesada en el proyecto que tenga dificultades para visualizar un plano o un plano.

Héctor López

¿Para qué podrían usarse estas imágenes?

Originalmente, las imágenes arquitectónicas se creaban solo después de que se había construido una estructura, y no se usaron como ayuda durante el proceso de construcción. Con el tiempo, estas imágenes adquirieron una gama de nuevos usos y se volvieron cruciales en el proceso de construcción. Mientras que algunos dibujos son más conceptuales y comunican la apariencia de un proyecto, los dibujos técnicos explican cómo está construido.

Estos elementos visuales sirven para probar y desarrollar una idea o múltiples ideas. Se pueden utilizar para mostrar el potencial de un proyecto: los puede usar un agente de bienes raíces que desee vender propiedades que aún se están construyendo, o una organización que intente obtener fondos para renovar el espacio que utilizan. Quizá se los muestre a un propietario para que tenga una mejor idea de cómo se verá su nueva extensión.

Cuatro vistas estándar

En estos días, hay cuatro vistas estándar que se utilizan en el dibujo arquitectónico:

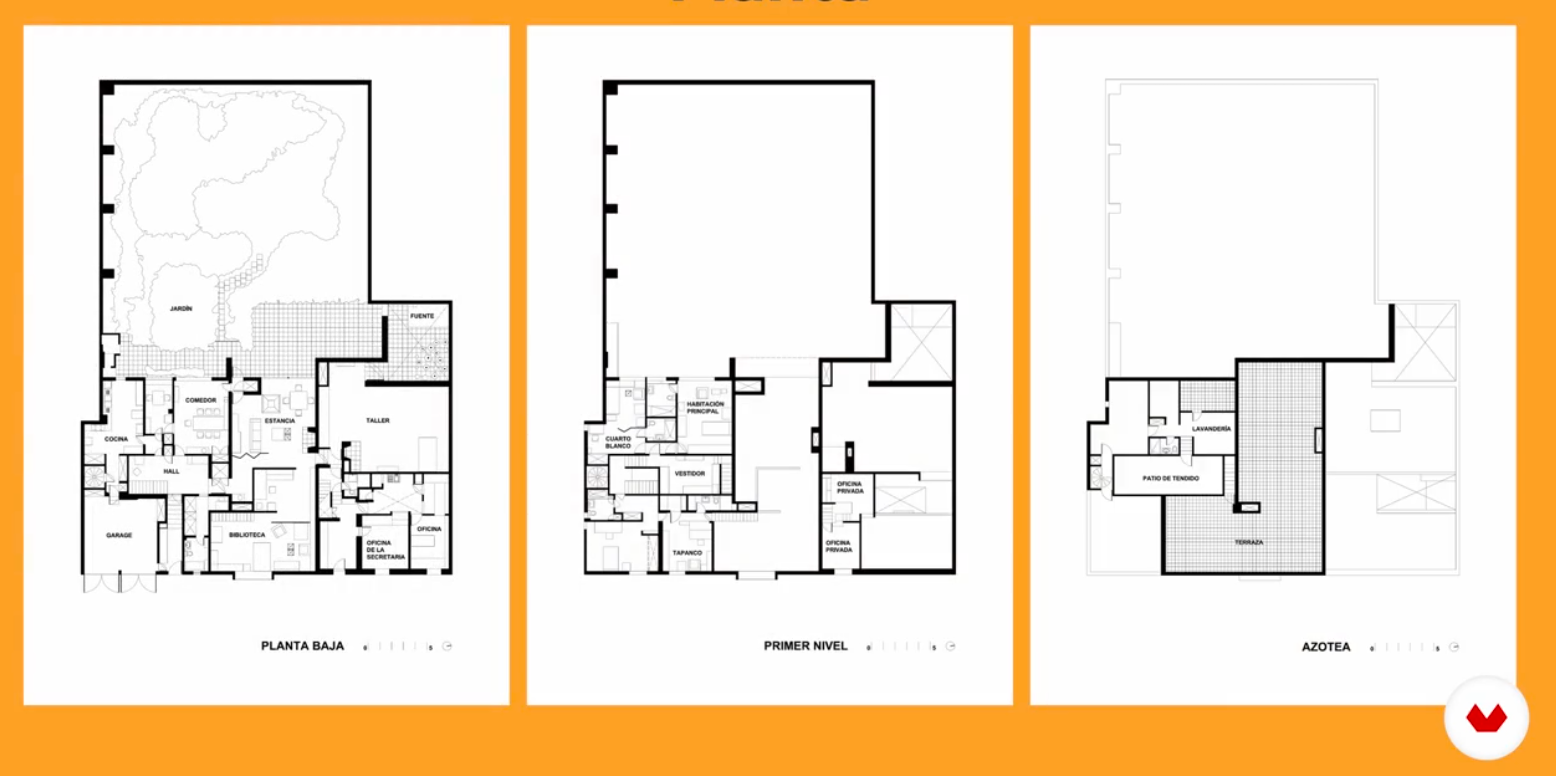

Planta

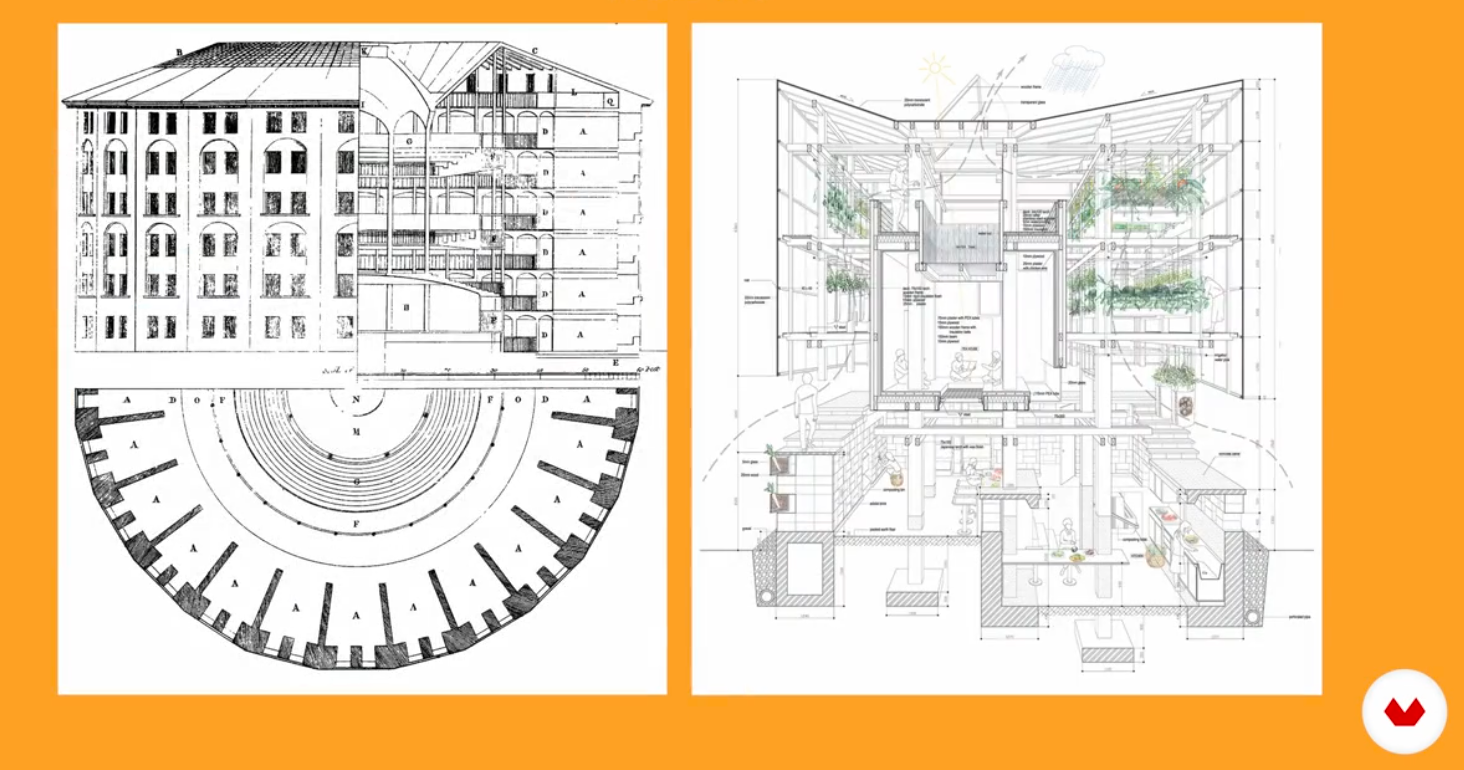

Corte

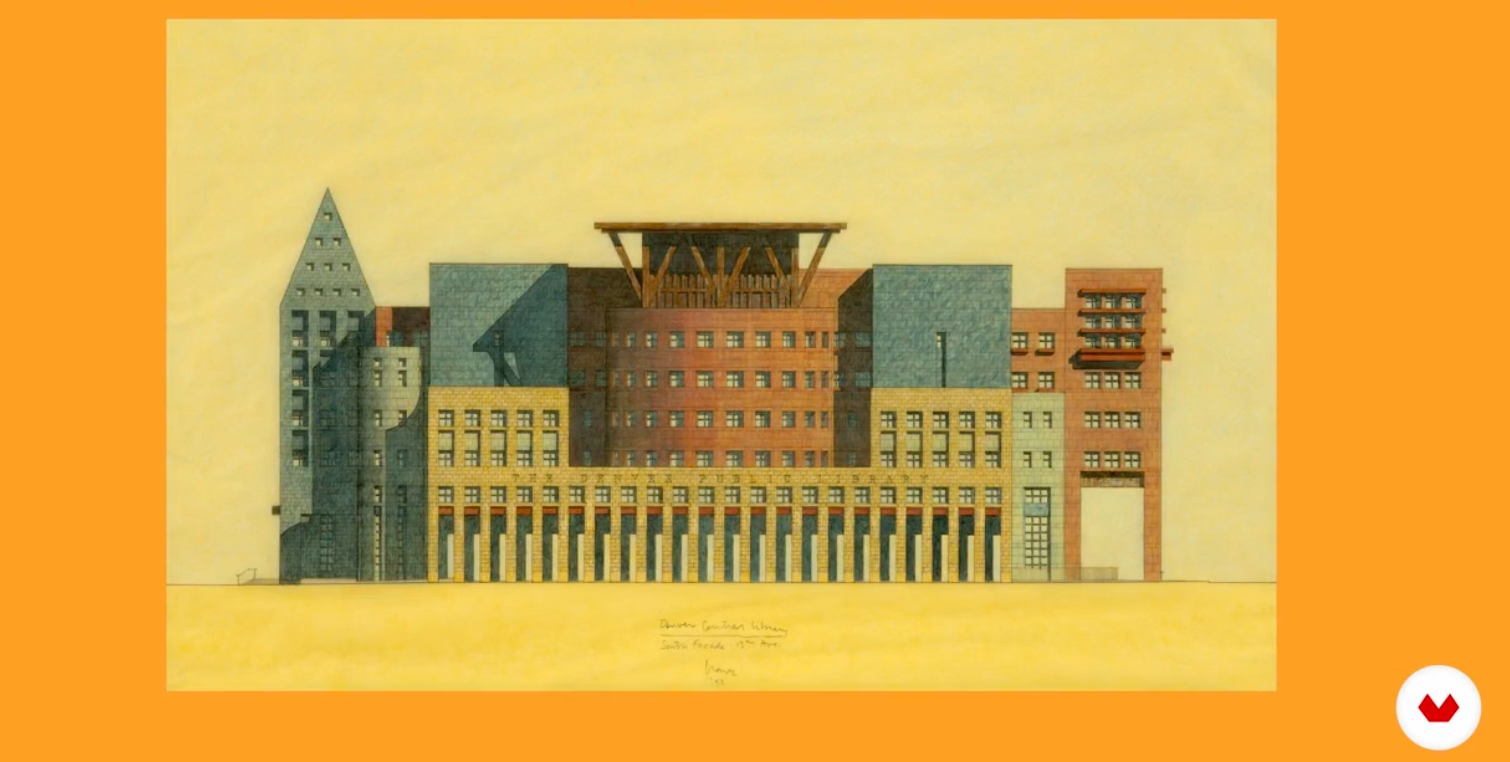

Fachada

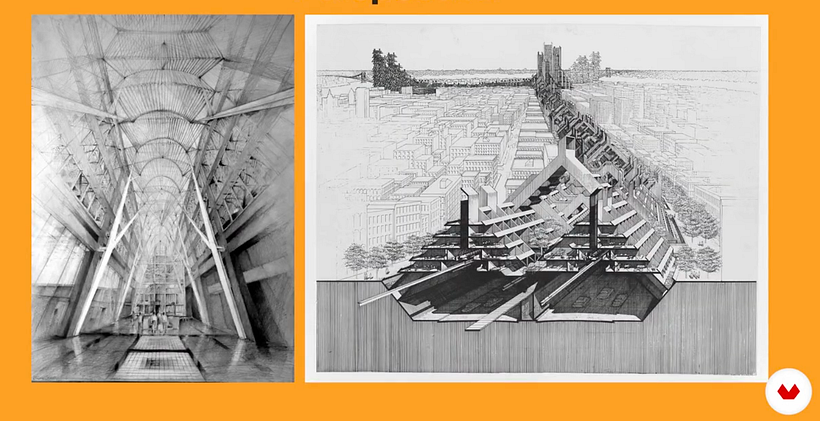

Perspectiva

¿Qué herramientas se requieren?

Diferentes ilustradores de arquitectura trabajarán de diferentes maneras, mientras que uno podría crear sus imágenes con lápices y acuarelas, otro podría trabajar digitalmente utilizando software de computadora especializado.

A continuación, compilamos una lista de cursos en los que diferentes expertos comparten técnicas, consejos y herramientas que utilizan para proyectos de ilustración arquitectónica:

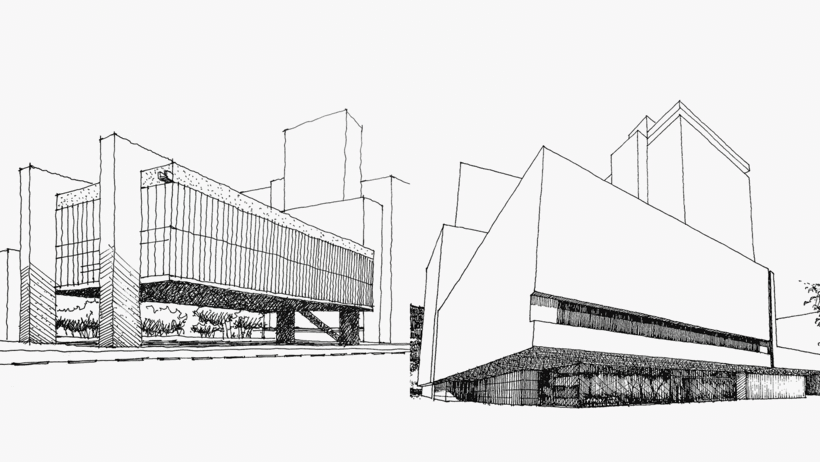

Introducción al dibujo arquitectónico a mano alzada, un curso de Héctor López

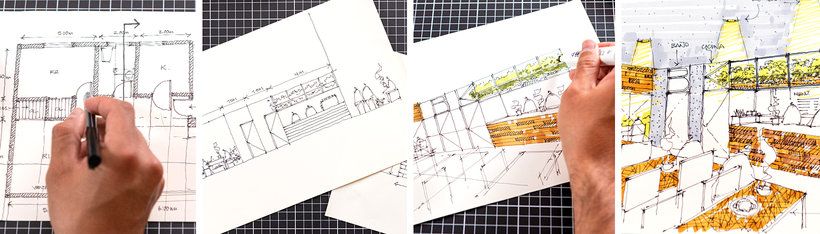

En este curso, el arquitecto e ilustrador de arquitectura Héctor López (@_thearchitector) nos habla de la historia del dibujo arquitectónico y su importancia. Explicará qué es una fachada, cómo dibujar sus texturas y cómo usar un punto de fuga para lograr una perspectiva arquitectónica.

Representación gráfica de proyectos arquitectónicos, un curso de PALMA

PALMA (@palmamx) es un estudio de arquitectura con sede en la Ciudad de México. En este curso, aprenderá a presentar un proyecto arquitectónico a través del collage digital, utilizando diferentes programas y complementos de modelado y edición de imágenes.

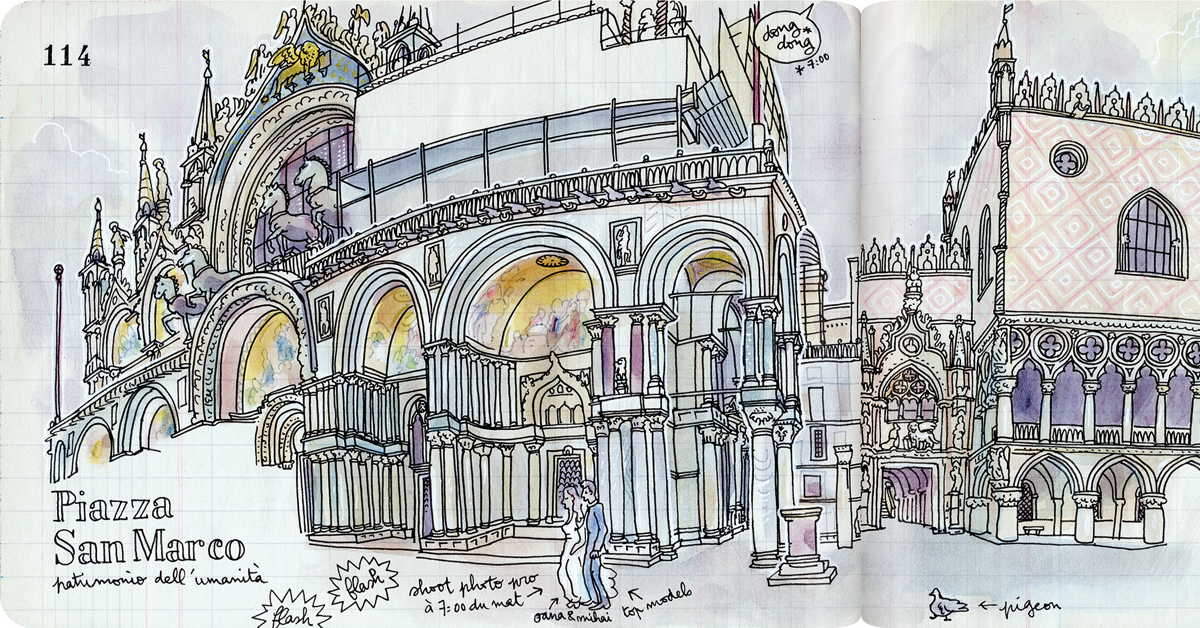

Dibujo arquitectónico con acuarela y tinta, un curso de Alex Hillkurtz

Alex Hillkurtz (@alexhillkurtzart) es un artista de acuarela y guion gráfico basado en París. En este curso, te enseñará los conceptos básicos de la perspectiva y cómo crear composiciones poderosas con tinta, lápices, bolígrafos y acuarelas.

Ilustración digital de proyectos arquitectónicos, un curso de Fernando Neyra Moreta

Fernando Neyra Moreta (@ fn23grafica) es arquitecto e ilustrador. En este curso, le enseñará a encontrar un equilibrio entre los aspectos técnicos y artísticos de la ilustración arquitectónica para crear una representación precisa de un proyecto arquitectónico con SketchUp.
