O que é perspectiva arquitetônica e como desenhá-la?

Descubra a importância da perspectiva no desenho arquitetônico ao projetar um espaço do zero

A palavra perspectiva, que vem do latim perspicere, significa "ver através". Essa definição já nos dá algumas pistas para entender melhor um dos conceitos mais importantes da arquitetura.

A perspectiva no desenho arquitetônico é a representação de objetos tridimensionais em uma superfície bidimensional (plana) para recriar a posição relativa do observador e a profundidade de tais objetos.

Mas, além de falar sobre o conceito, é interessante rever sua origem e trajetória, bem como sua influência em outras disciplinas artísticas, como a pintura. No final do artigo, você também poderá conhecer os três tipos de perspectiva e prática arquitetônica com um simples exercício para aprender a representá-la.

Evolução da perspectiva arquitetônica

Ao longo da história, o interesse em representar a terceira dimensão em uma superfície plana tem estado muito presente. Os gregos foram os primeiros a descobrir o encurtamento, que se baseia na ideia de que uma pessoa não pode ver um objeto em sua totalidade de uma só vez. Por isso, representavam na escultura o que se via de um determinado ponto, sem levar em conta os demais elementos.

Foi no Renascimento que grandes avanços foram feitos. O objetivo do artista naquela época era conseguir uma cópia fiel e exata da realidade, o que levou ao surgimento da perspectiva. Na hora de aprender a desenhar a figura humana, o próprio Leonardo da Vinci (1452-1519) recomendava: "O jovem deve começar por aprender a perspectiva".

Na obra A Última Ceia, Leonardo usa a perspectiva em ponto de fuga ou perspectiva linear, algo muito típico da arte renascentista. Jesus é o foco de referência da composição e observa-se que todos os pontos convergem para ele.

Mas, voltando à arquitetura, Filippo Brunelleschi foi um dos primeiros a desenvolver seus estudos sobre a perspectiva com o objetivo de aplicá-la aos planos. Por meio de seus experimentos, ele descobriu um dos princípios mais importantes: os objetos parecem menores quanto mais distantes estão.

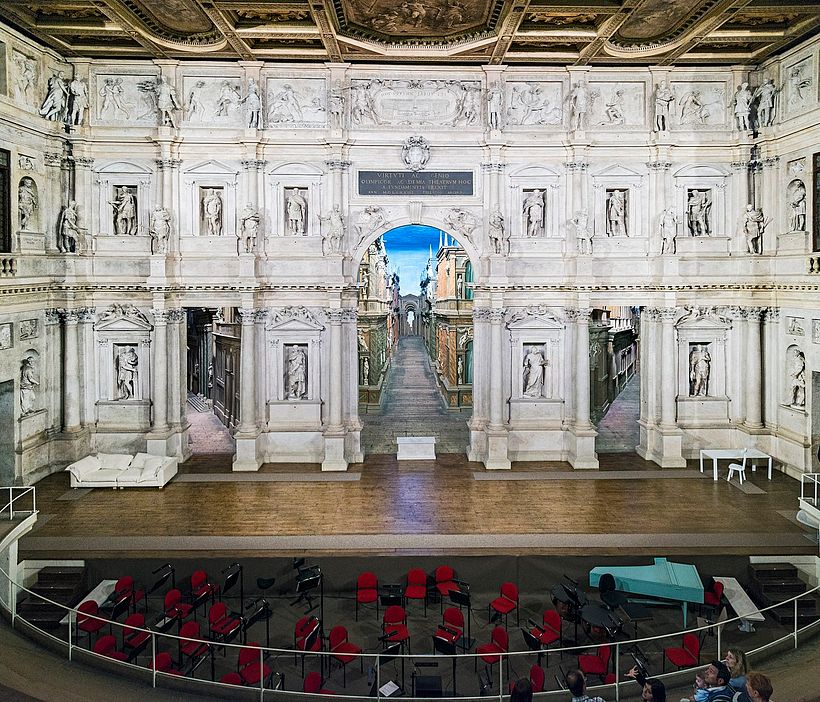

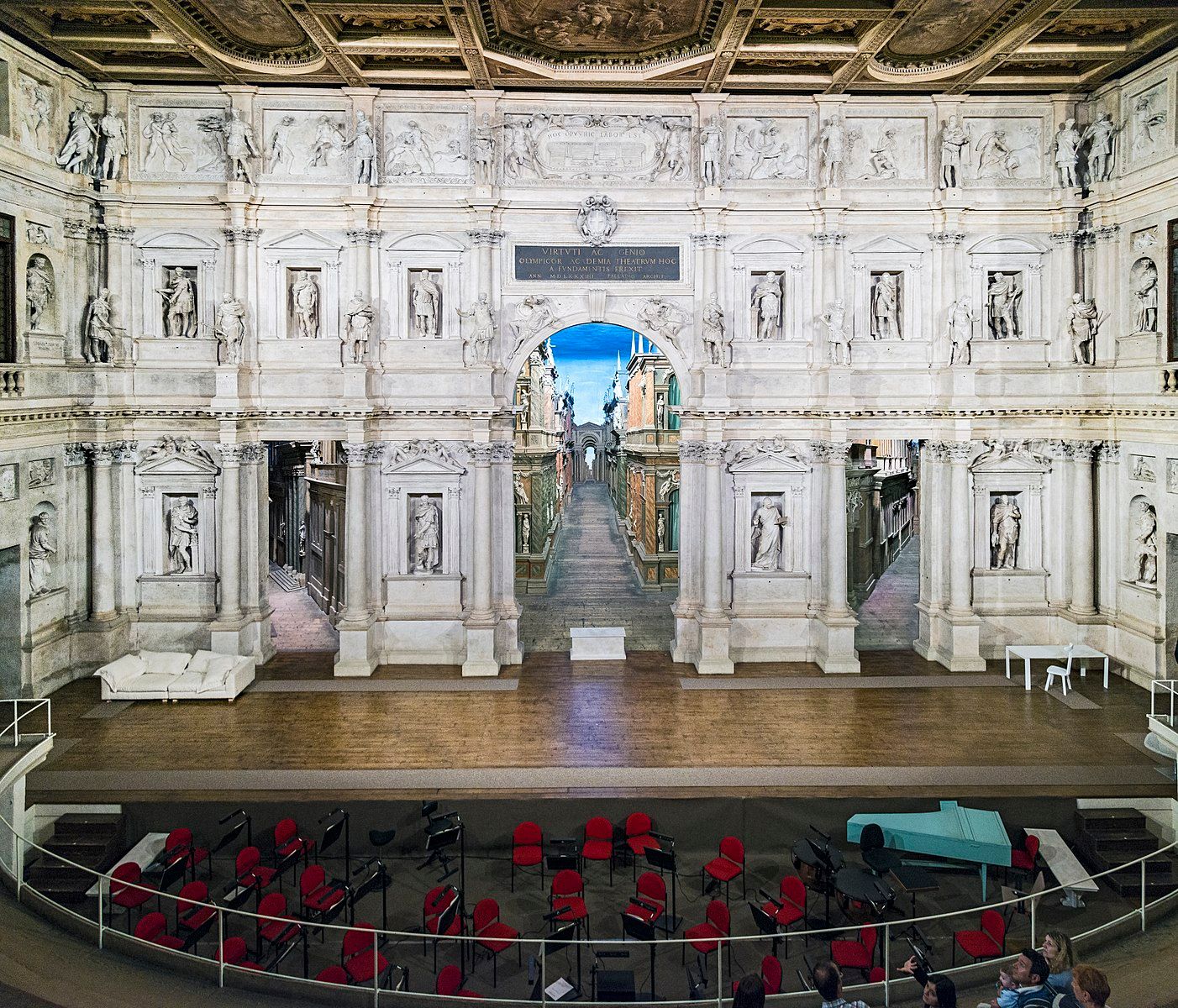

O Hospital dos Inocentes de Florença ou o Teatro Olímpico de Vicenza são exemplos de construções para entender a importância da perspectiva na arquitetura, bem como sua estreita relação com a arte.

Que tipos de perspectiva arquitetônica existem?

Embora existam muitos tipos, a perspectiva linear é a mais conhecida e a mais usada quando se inicia o desenho arquitetônico à mão livre. Os principais elementos são:

- Linha do horizonte: linha imaginária ao nível dos olhos da pessoa que observa a cena. Esta linha permite identificar os pontos de fuga e ajuda a determinar a estrutura do espaço a ser projetado.

- Pontos de fuga: pontos imaginários para onde convergem todas as linhas horizontais de um desenho.

Dentro desta categoria, existem vários subtipos com base no número de pontos de fuga.

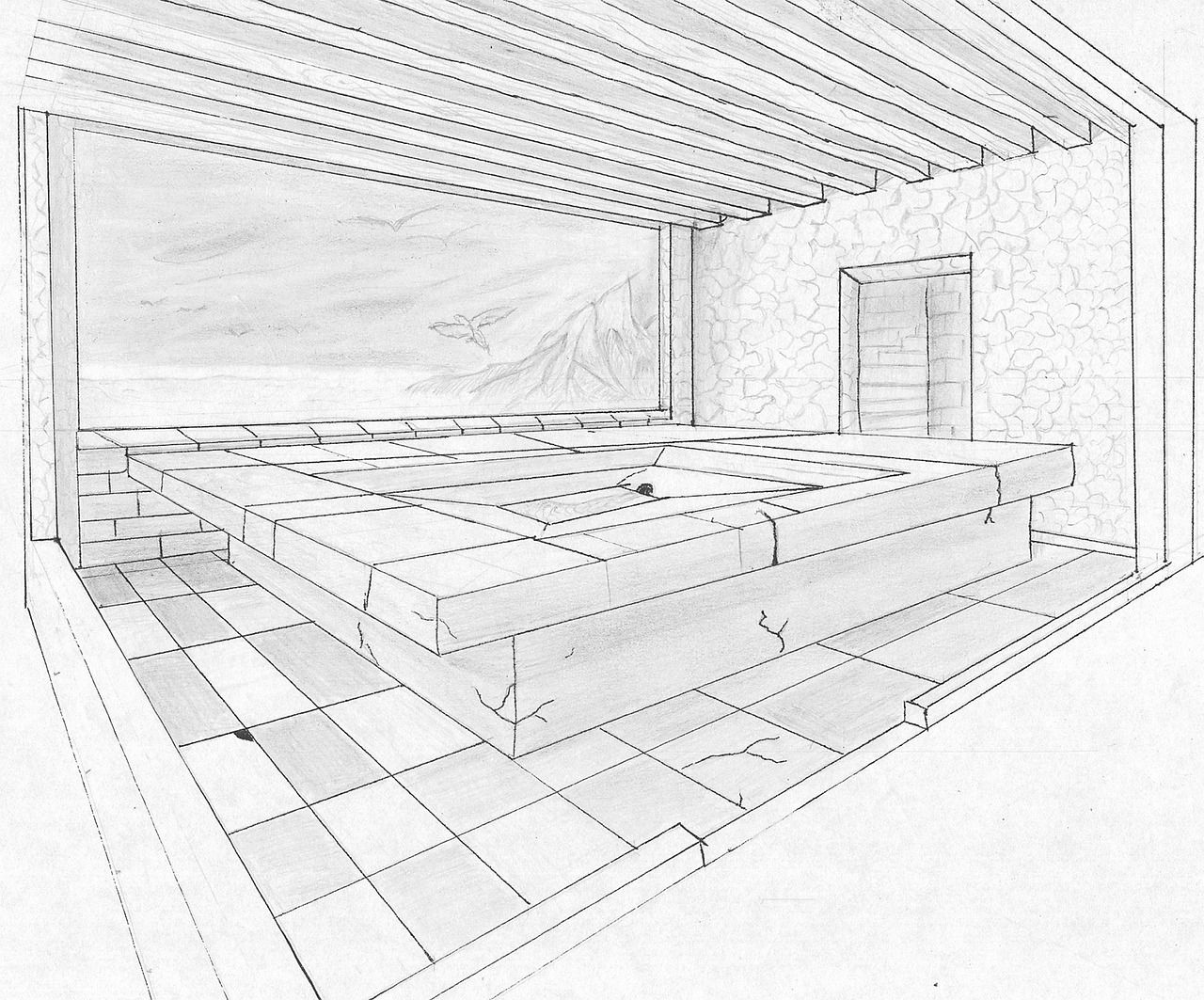

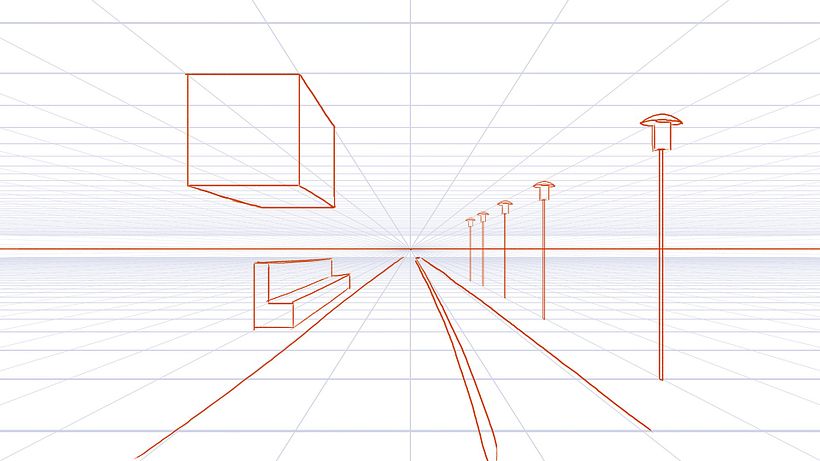

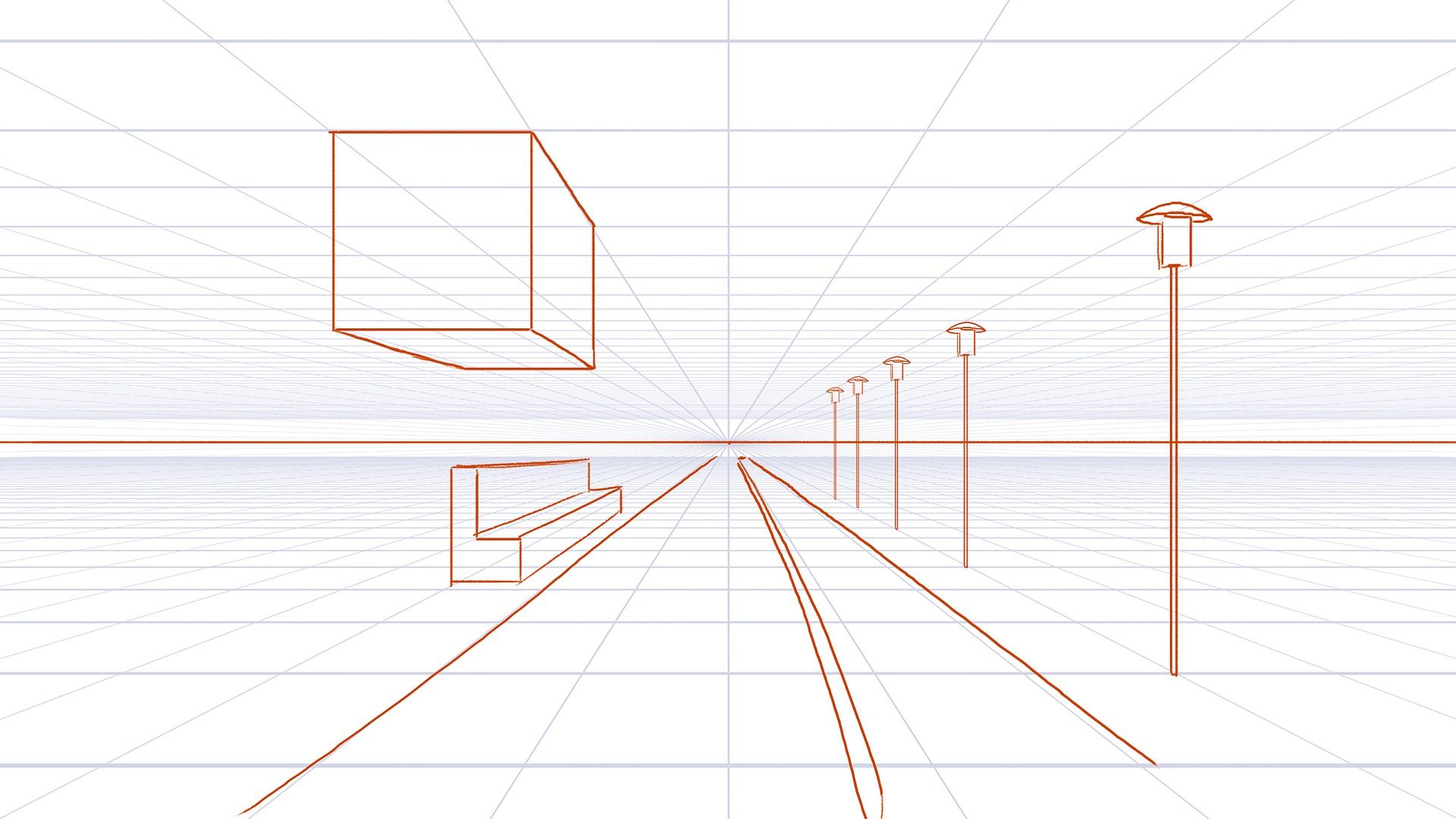

Com um ponto de fuga

Existe apenas um ponto de fuga na linha do horizonte. É a forma mais básica e costuma ser usada para representar motivos lineares, como estradas, ferrovias ou corredores. Sua essência é que as linhas que se afastam do observador convergem no ponto de fuga.

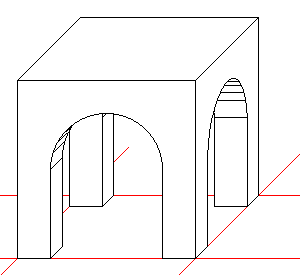

Com dois pontos de fuga

É recomendado ou usado para desenhar exteriores de edifícios. Um dos dois pontos representa um conjunto de linhas paralelas e o segundo representa outro conjunto. Nela, as linhas verticais são perpendiculares ao horizonte.

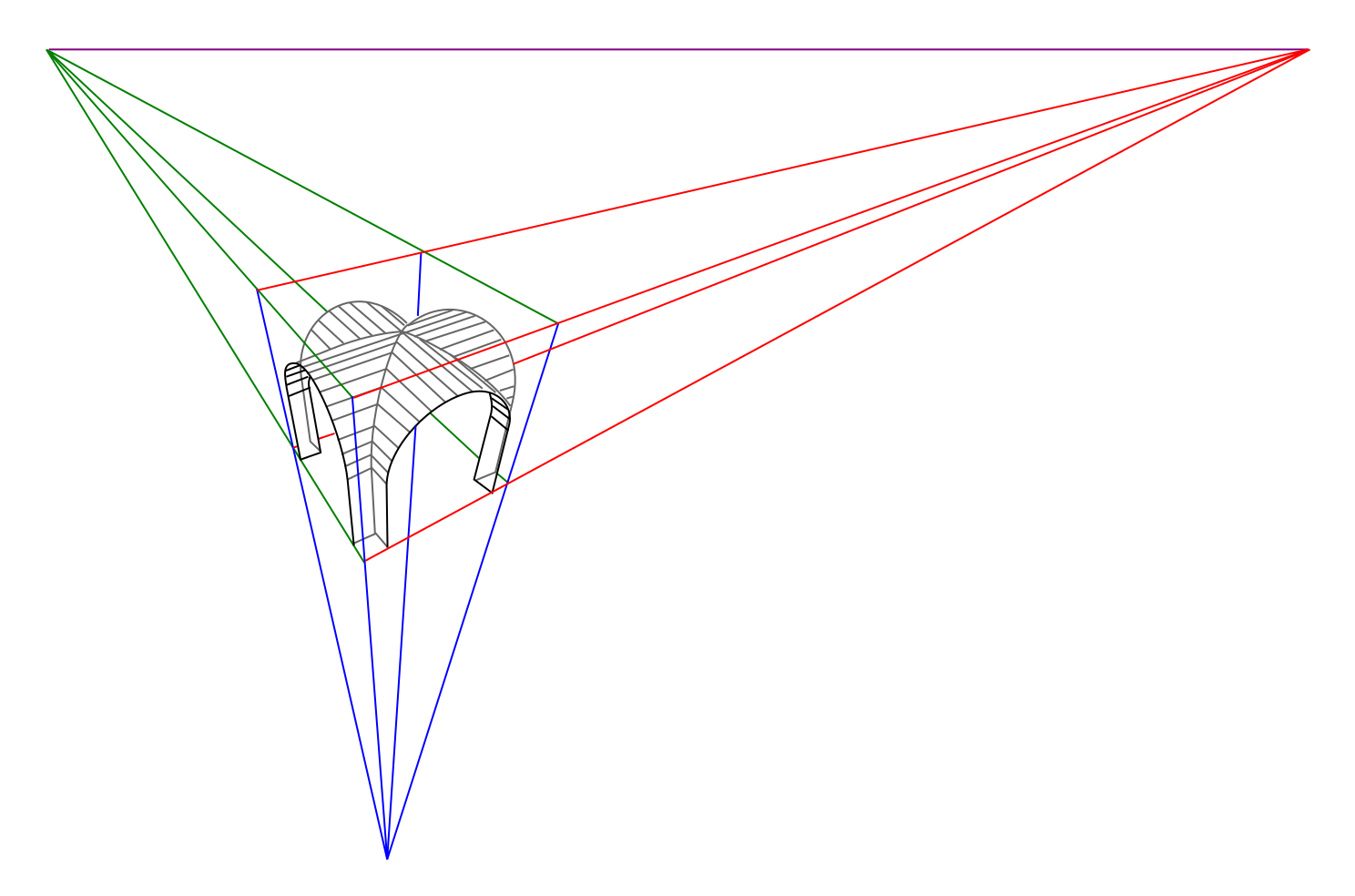

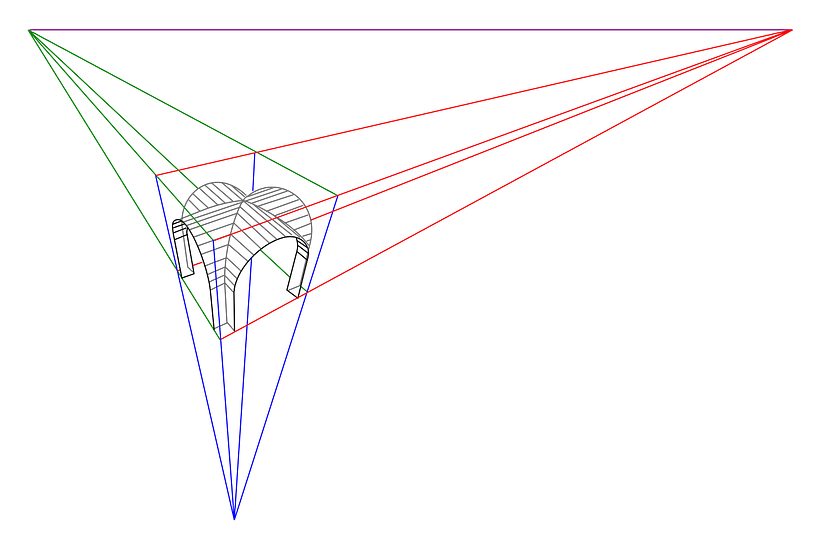

Com três pontos de fuga

Os dois pontos de fuga devem representar cada família de paredes horizontais, mas agora há um terceiro ponto para o qual as linhas verticais convergem.

A perspectiva no desenho arquitetônico

O arquiteto e desenhista Héctor López (@_thearchitector) explica que as primeiras representações arquitetônicas conhecidas são planos entalhados em mármore.

Posteriormente, o arquiteto romano Marco Vitruvius escreveu o tratado Os 10 livros da arquitetura, no qual selecionou os conhecimentos da sua época sobre a teoria e a prática da arquitetura. Com o seu legado, os termos arquitetônicos e a visualização dos elementos começaram a ser compreendidos. O facto de estes documentos serem legíveis e acessíveis foi fundamental e conduziu à evolução da construção.

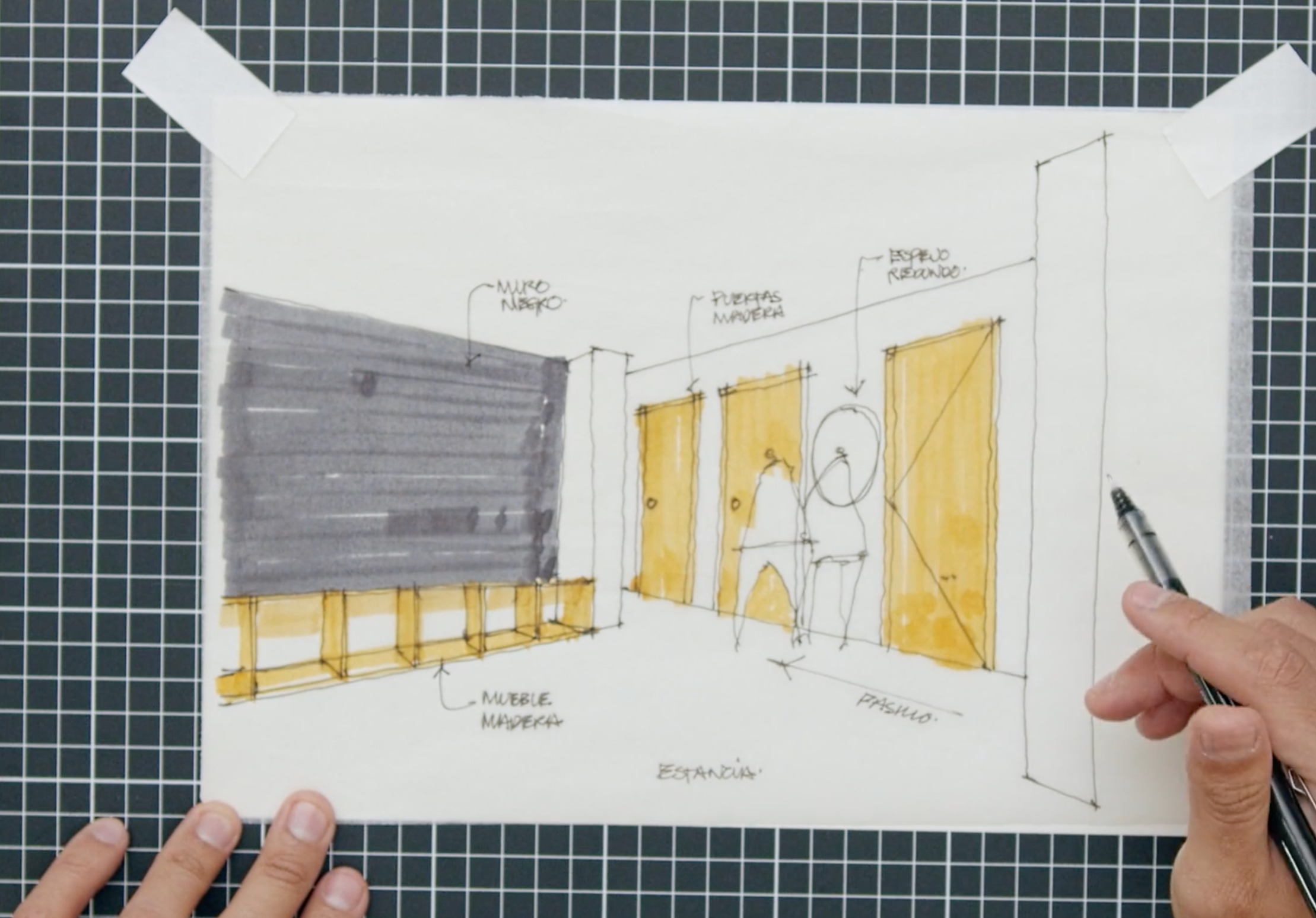

Como representar a perspectiva no desenho arquitetônico?

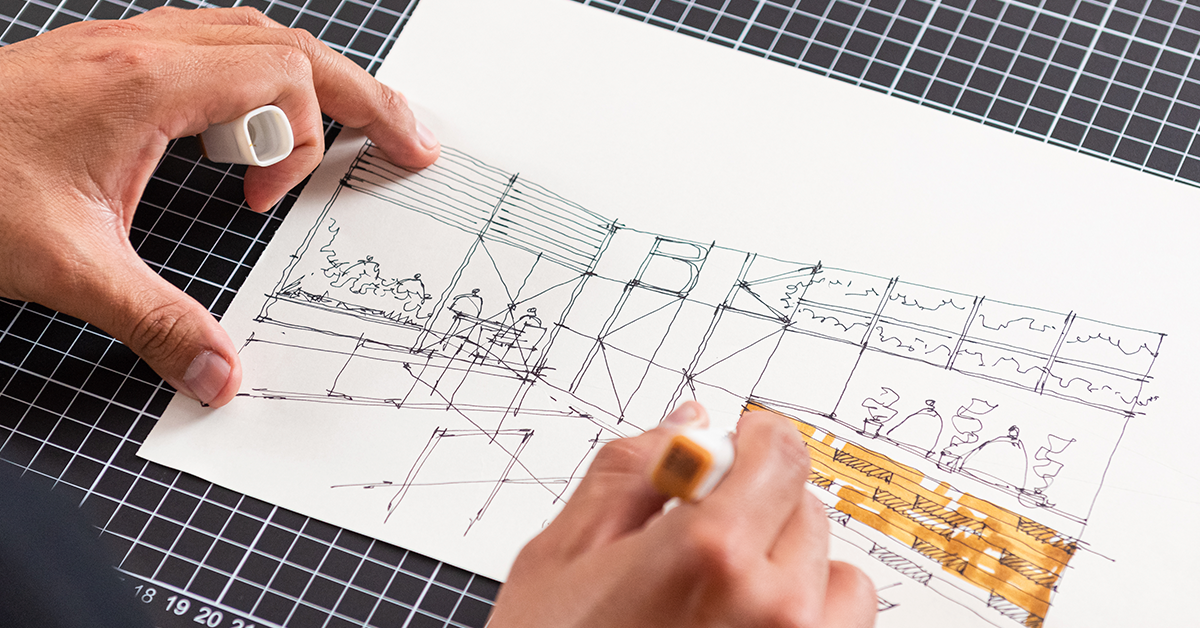

Para o arquiteto e desenhista Héctor López, com mais de 10 anos de experiência, a caneta e o papel continuam sendo ferramentas muito valiosas para representar seus projetos arquitetônicos. Você também pode praticar a perspectiva arquitetônica com um exercício simples que ele mesmo faz em seu curso.

Para começar, desenhe a linha do horizonte e os dois pontos de fuga na folha. Em seguida, desenhe suas linhas de referência de cada ponto de fuga até seu lado oposto. Isso o ajudará a ter uma ideia de onde seus elementos arquitetônicos chegam.

Em seguida, adicione linhas verticais para representar portas, janelas ou paredes. Alguns elementos como paredes, colunas ou portas são representados verticalmente.

Se o seu desenho tiver muitas linhas, você pode adicionar uma folha transparente na parte superior para ajudar a limpar a imagem.

O próximo passo é começar a colocar alguns elementos como portas e móveis que serão fixos no espaço. Também é recomendável desenhar uma escala humana para entender as alturas.

Depois de incorporar todos os elementos que complementam o seu espaço, agora você pode experimentar cores ou texturas.

Dicas para projetar

Se você vai projetar um espaço do zero, seguindo este método, as linhas do seu desenho não precisam ser perfeitas. Trata-se simplesmente de fazer uma abordagem realista ao seu espaço arquitetônico.

E, acima de tudo, como explica o arquiteto Héctor López, é um exercício de perseverança. Se você cometer um erro, termine o desenho e adicione outra camada para redesenhar.

Você já desenhou a perspectiva arquitetônica antes? Se quiser aprender como representar um espaço arquitetônico personalizado com plantas, perspectivas e escalas humanas à mão livre, inscreva-se no curso Introdução ao desenho arquitetônico à mão livre, de Héctor Lopez.

Versão em português de @sergiofelizardo.
