Mi Proyecto del curso: Introducción al diseño e impresión en 3D
by Rodrigo Riveros @strafes_corp
- 287
- 1
- 2

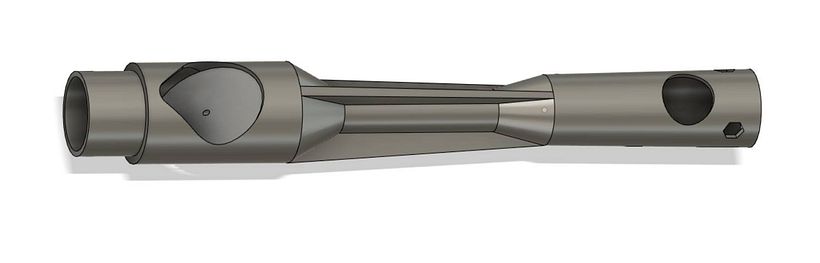

He intentado realizar un colimador para el telescopio. El colimador es un accesorio que permite alinear los dos espejos del mismo telescopio para poder enfocar la imagen.

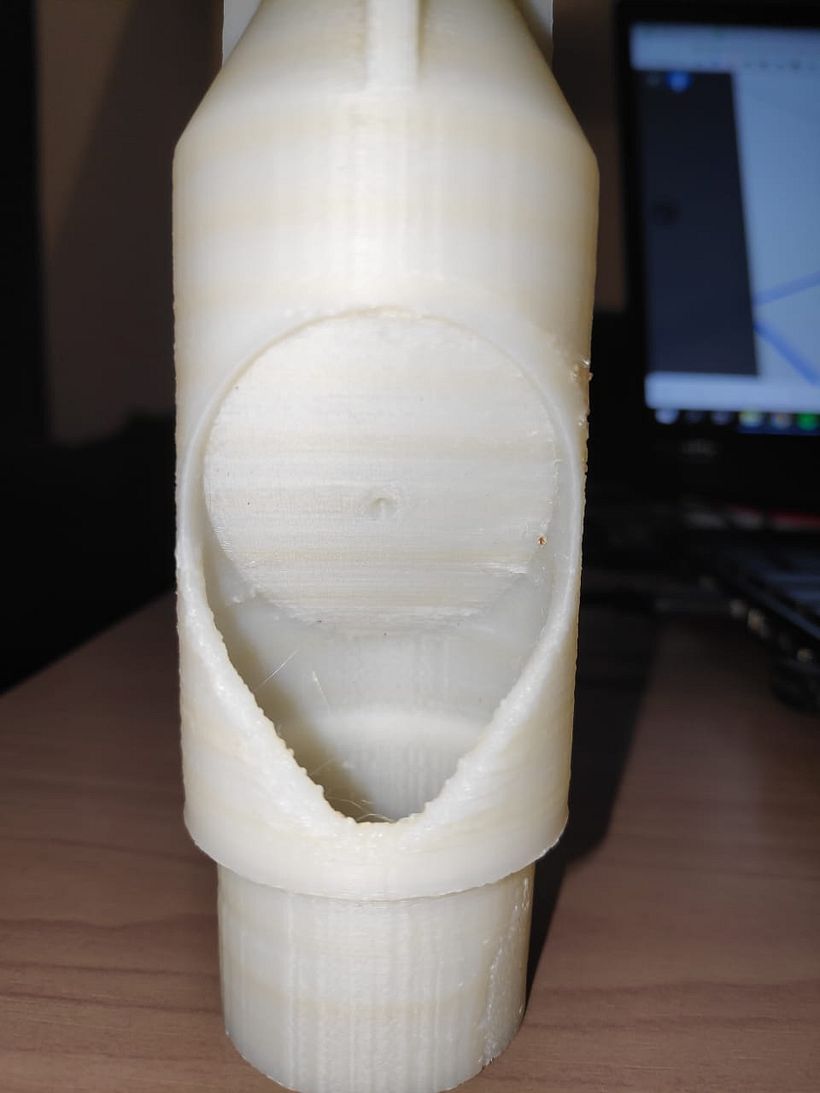

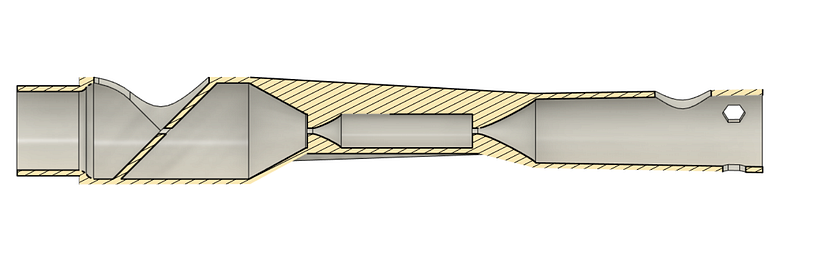

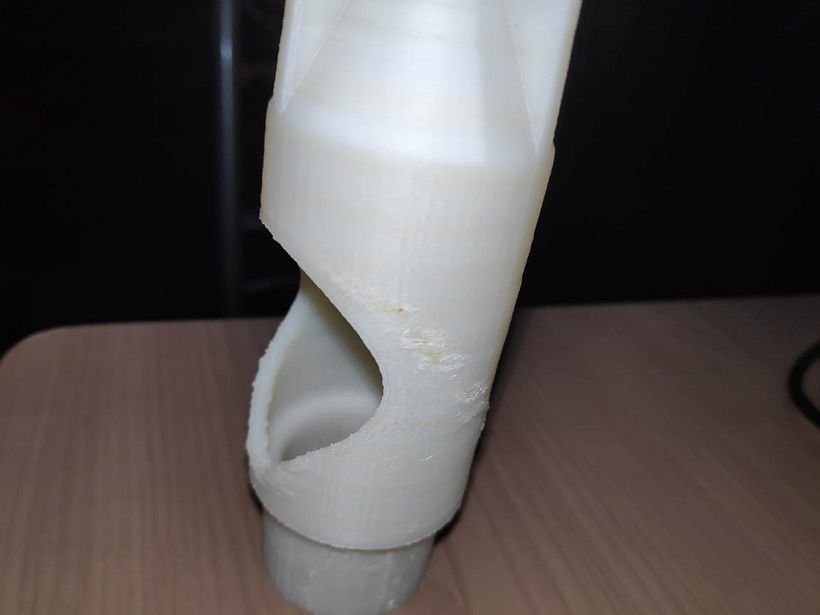

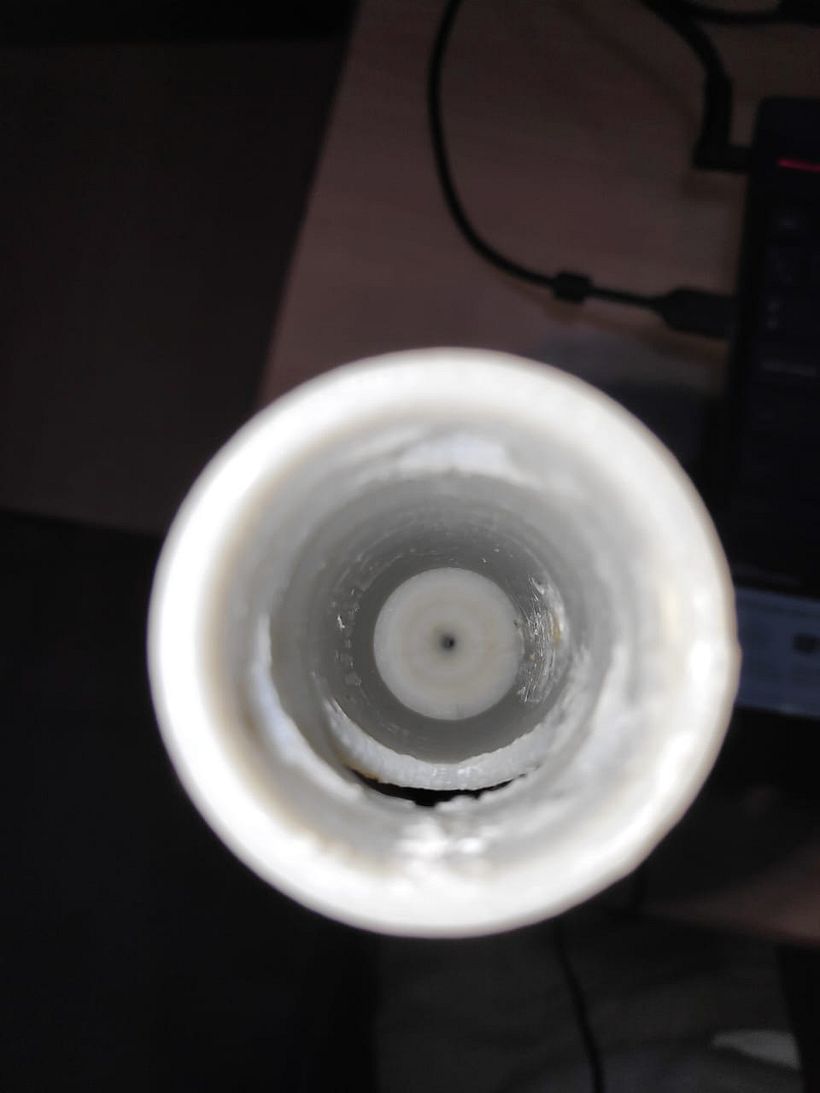

La idea es que el laser pase a través del objeto (por eso los agujeros internos) y que vuelva al mismo punto, lo cual se puede ver en la cara inclinada con el agujero con forma de gota.

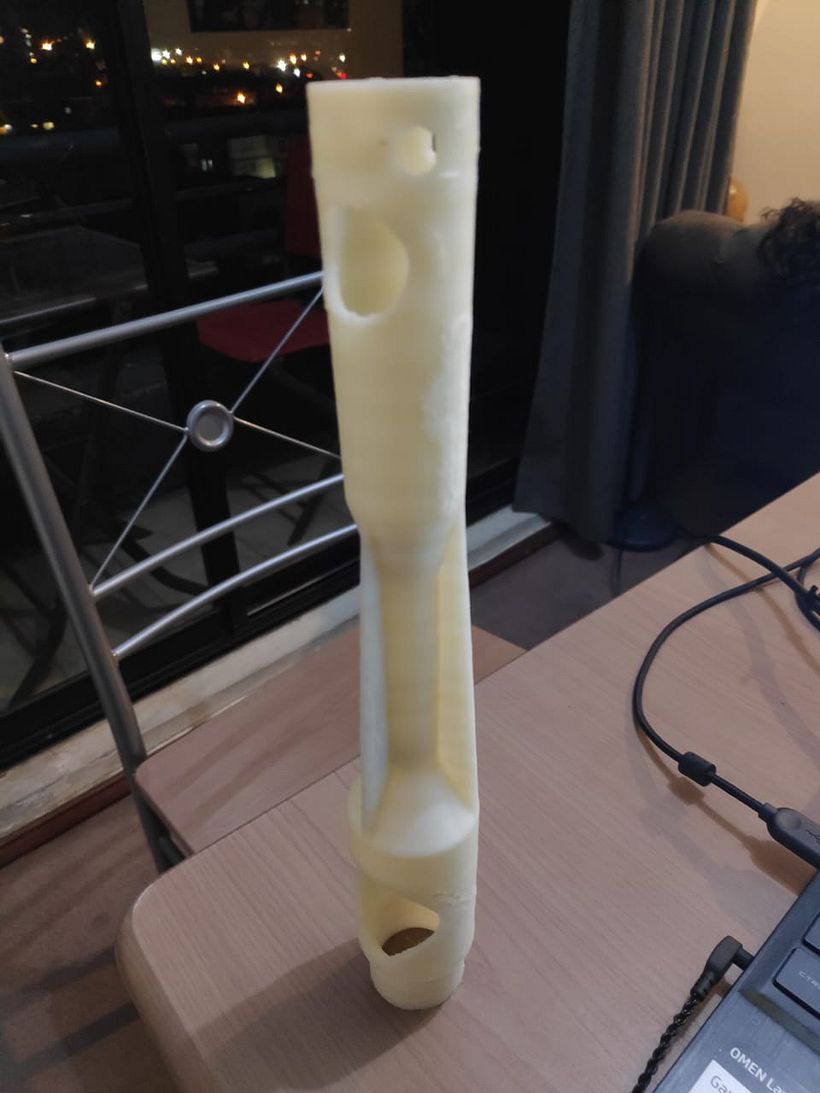

El objeto es bastante grande (262 mm) para asegurar la colinealidad de los 3 agujeros internos.

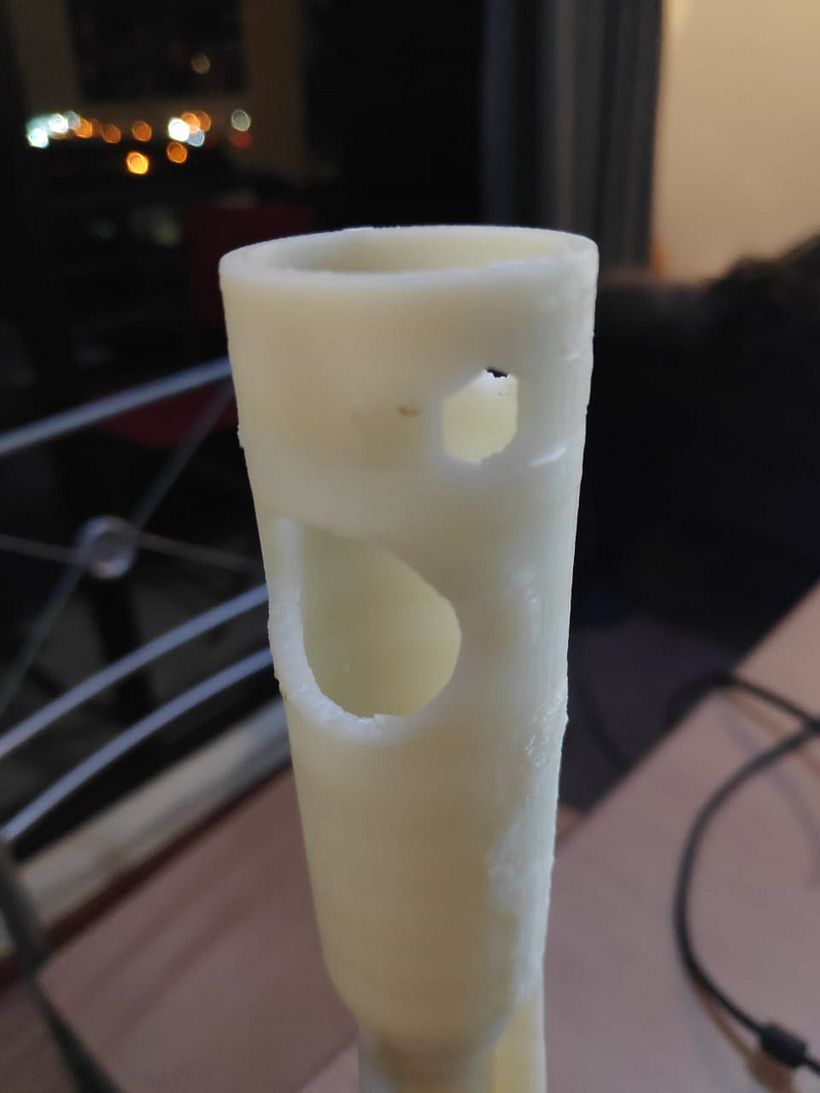

Tiene soportes hexagonales en un extremo para incluir tuercas M6 para poder ajustar de mejor manera la posición del laser.
Material: HIPS
Altura de capa: 0.09 mm
Infill: 90% (Debe ser lo menos "transparente" posible)
Tiempo de impresión: 20 h 33 min
2 comments
flowalistik
Teacher PlusThis project is awesome no, the next thing! Telescopes have always caught my attention and today I learned something new!
Besides, mention that you have made a very good choice of material and the design is perfectly designed for 3D printing.
See original
Hide original
strafes_corp

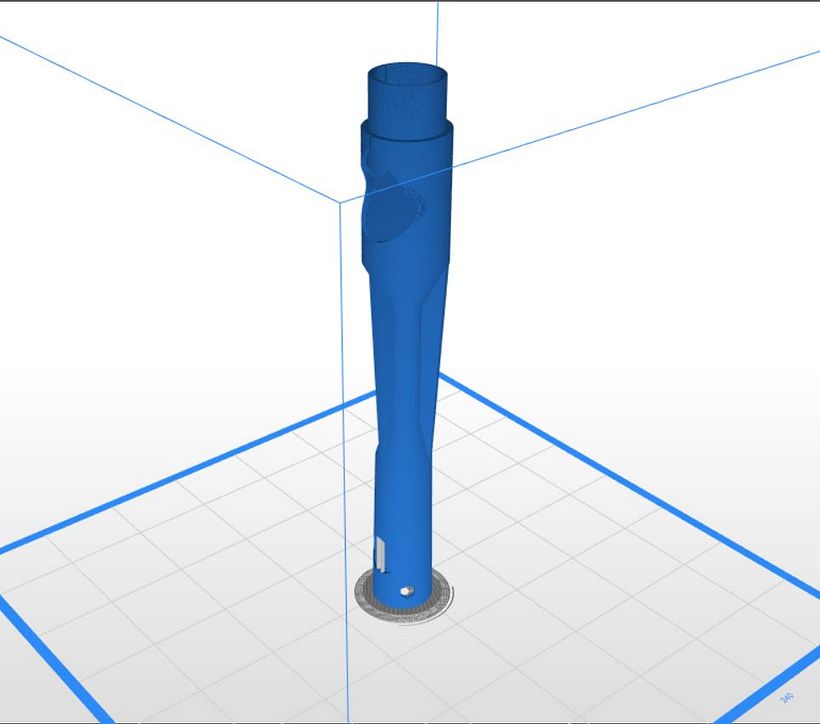

@flowalistik Thank you. I also noticed during printing that, thanks to the aspect ratio it has and the vertical printing, the object oscillated a lot when the head passed. That's why it was so bad in the last part too :(
