Tutorial SketchUp: como importar um arquivo CAD passo a passo

Dicas básicas para importar uma planta do AutoCAD para o SketchUp, com Fernando Neyra

Um projeto arquitetônico feito com recursos 3D transmite mais realidade e permite aos potenciais clientes visualizar detalhes importantes, como a distribuição e a proporção dos espaços, bem como as formas e texturas dos materiais que serão usados na obra. Para isso, é fundamental saber importar corretamente uma planta desenhada em dois dimensões com AutoCAD para a ferramenta SketchUp, uma das que permitem fazer os projetos em três dimensões.

Neste tutorial, o arquiteto, ilustrador e educador (@fn23grafica) nos ensina o processo passo a passo, destacando dicas importantes, como a criação de capas e objetos de referência e os comandos do SketchUp para executar as várias tarefas. Descubra mais no vídeo a seguir:

5 passos para importar arquivos do AutoCAD para o SketchUp

1. Importe o arquivo como DWG

O SketchUp é compatível com arquivos de diferentes formatos. O DWG, explica Neyra, é o melhor porque possibilita uma edição mais simples e automática da imagem prévia criada no AutoCAD. Os arquivos JPG e PDF, por exemplo, requerem escalonar o projeto a "a olho", o que dificultaria o processo e poderia derivar numa adaptação com proporções imperfeitas.

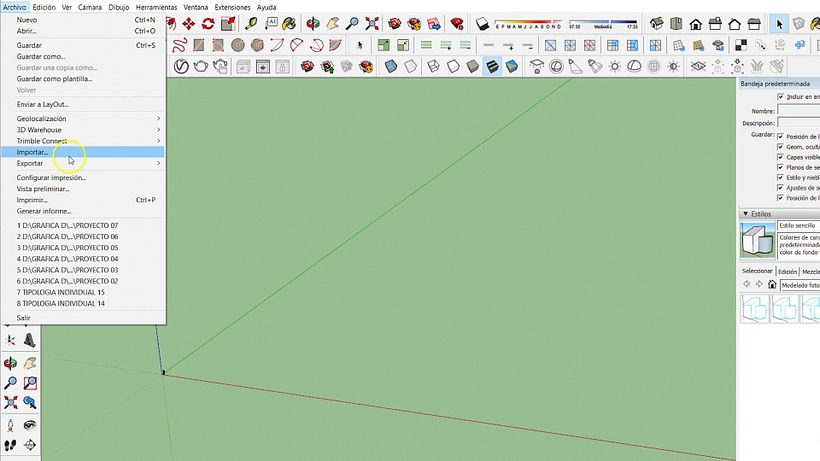

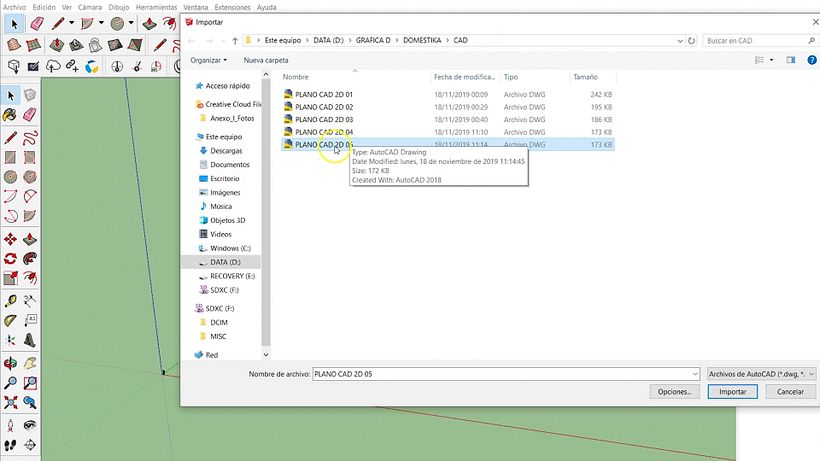

Para importar o arquivo DWG, selecione Arquivo > Importar e clique no projeto desejado.

2. Certifique-se de que o projeto AutoCAD esteja perto da origem

Ao abrir o arquivo no SketchUp, surge um ponto "x" a partir do qual trabalharemos sobre o projeto. Este ponto está determinado pela localização do projeto no arquivo AutoCAD. Como lembra Neyra, devemos salvar o projeto no AutoCAD sempre perto do ponto de origem.

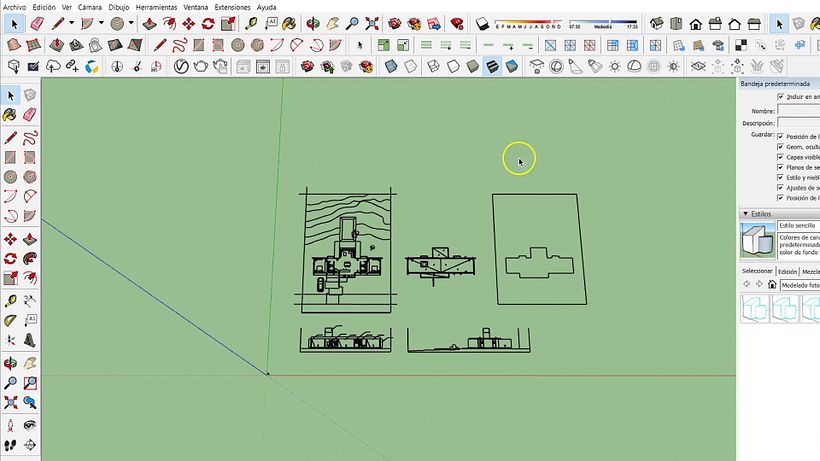

Ao importar o arquivo, o professor recomenda afinar as linhas, que vêm naturalmente mais grossas do AutoCAD.

3. Crie entidades independentes

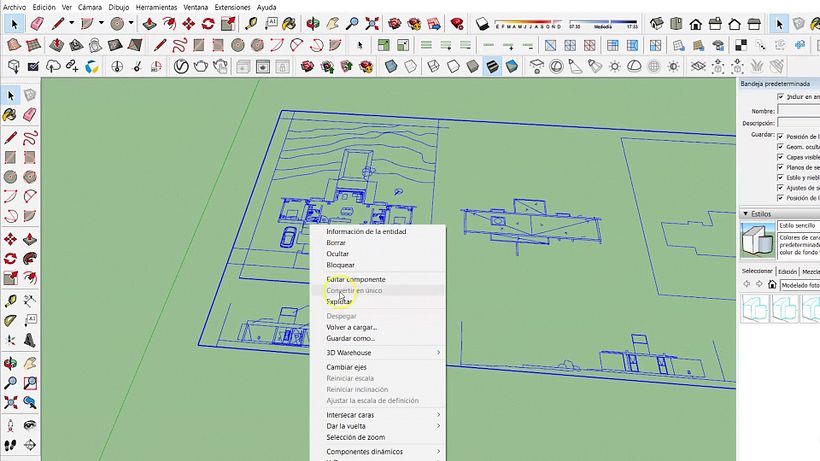

Para poder trabalhar sobre os diferentes elementos do projeto, que vêm do AutoCAD como uma única unidade, clique com o botão derecho e selecione Separar. O programa demorará uns instantes em cada uma das figuras que constituem o desenho, separando-as.

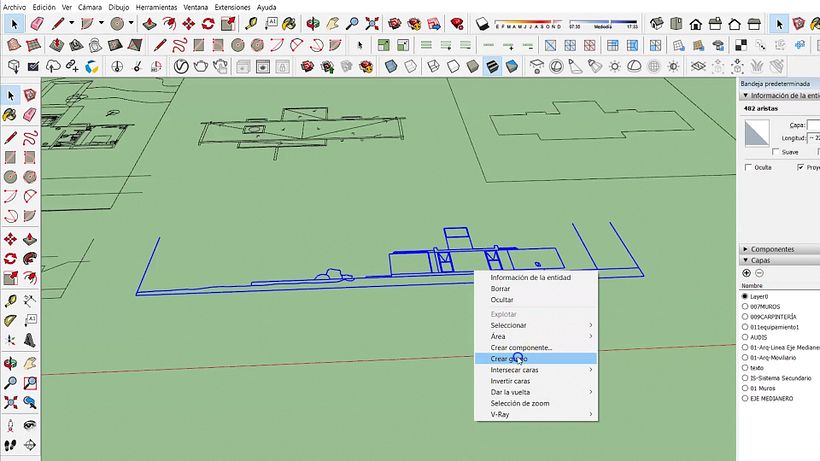

Em seguida, selecione cada grupo e, com o botão direito, marque Criar grupo.

Para mover uma determinada peça e situá-la de forma proporcional aos elementos de outra peça (como, por exemplo, um telhado posicionado na orientação correta de uma fachada), é preciso selecioná-la por uma aresta e movê-la. Se você pressionar a tecla Shift, conseguirá deslocar a peça dentro de um mesmo eixo, seja horizontal ou vertical, sem perder a orientação correta.

4. Crie elementos de referência para 'levantar' uma peça vertical, como uma fachada

Por definição, o arquivo de AutoCAD em 2D não tem elementos verticais. Para começar a levantar as peças verticalizadas do projeto do SketchUp, como uma fachada, uma porta ou uma janela, é preciso criar uma figura de referência que permitirá girar a peça em questão. Crie um cubo para estabelecer referências para as peças verticais. As fachadas deste novo elemento serão alinhadas aos grupos que você criou anteriormente, permitindo a rotação.

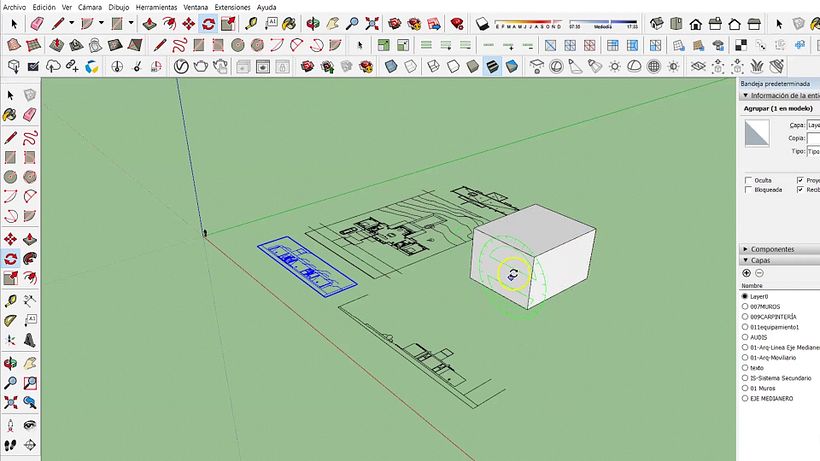

Com a ferramenta Rotar (uma das opções do menu da esquerda) selecionada, ancore o elemento a uma das faces do cubo. Para isso, clique na face do cubo que você usará como referência e procure uma aresta do elemento, ligando-as. A partir daí, você já poderá mover verticalmente a figura. Outra vez: para alinhar diferentes peças, procure pontos de referência, como a linha de término de uma parede, os pontos onde se localizam janelas ou quaisquer outros que lhe ajudem a orientar bem as peças.

Lembre-se: a tecla Shift pressionada permite deslocamentos dentro de um mesmo eixo, o que facilita muito o trabalho de agregar os elementos.

Repita o processo para cada peça que precisar girar.

5. Limpe as camadas sobrantes

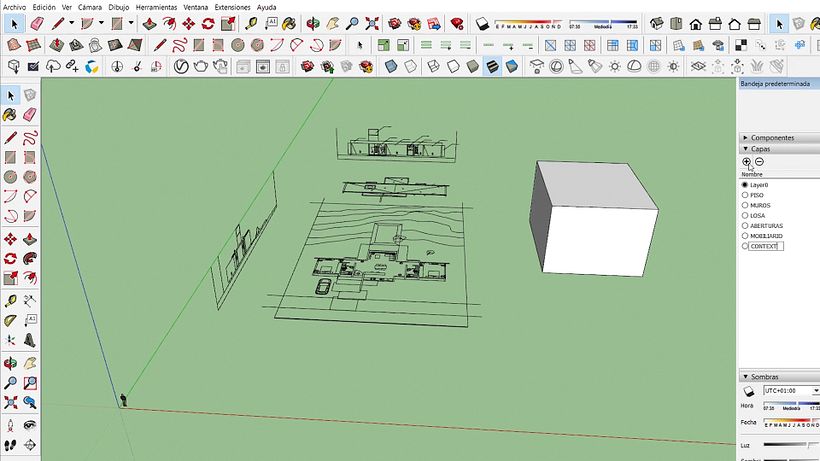

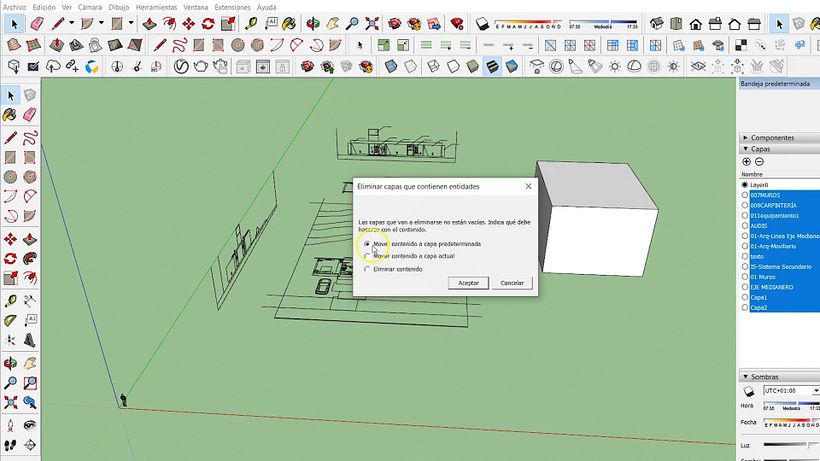

Dentro da área de camadas do programa, você observará que há uma série de camadas que sobraram dos movimentos de rotação dos eixos das figuras. É preciso apagá-las e moverlas todas para o conteúdo de uma só camada. Crie e nomeie os novos grupos de camadas. A partir daí, você poderá continuar com os desenhos de cada parte do seu projeto de uma forma mais limpa.

Gostou deste tutorial? Lembre-se de que pode aprender com Fernando Neyra Moreta a gerar uma apresentação ilustrada de um projeto de arquitetura, realista e artística ao mesmo tempo, no seu curso Ilustração digital de projetos arquitetônicos.
