¿Como calcular el périmetro de una curva irregular en Illustrator?
11 seguidores
Hola!, estoy desarrollando el troquel del un expositor, pero necesito sacar el perímetro de una curva irregular en illustrator, para saber la medida cuando esta esté completamente plana, adjunto la imagen de la curva, si alguien me puede ayudar os agradecería mucho!
Usuario desconocido
Te digo como lo hacía yo, de una forma un poco aproximada (nunca lo hice en Illustrator):
1-guarda el documento en dwg para abrirlo en autocad
en autocad:
2-escala la curva a su medida real
3-conviertela en una polilínea
4-en propiedades puedes ver su longitud real
Espero haberte ayudado.
Saludos.
Pedro J
En Illustrator.... Panel "Información de documento", en el menú desplegable de la derecha, elegir "Objeto", seleccionar el objeto y en el panel te indica la "longitud".
mavelcas
Gracias!, pero no sé usar autocad :S, y Pedro, necesito es el perímetro de la curva, no la longitud....
alguien más sabe??
Pedro J
Y en una curva el perímetro no es igual a la longitud?
neniT0
Eso mismo iba a escribir...
Según wikipedia. En matemáticas, el perímetro es la medida del contorno de una figura geométrica.
Pedro J
mavelcas
jiji :P
si, tienes razón, ya lo conseguí, efectivamente con autocad, Gracias a todos!!
Anaid
En illus no hay manera?
tutututt Profesor Plus
@anaid lo han dicho mas arriba.
Anaid
Gracias pero lo que dicen del panel de información no es. Lo que dicen de autocad no puedo saberlo al no tener el programa. Me he bajado un plug in de illustrator que te da el perímetro (no la longitud del cuadro delimitador) y el área. Si le sirve a alguien más, buscarlo como PathArea filter de Telegraphics. Saludos!
tutututt Profesor Plus
@anaid no es en el panel de información, si no en el "panel de información de documento" ahí aparece.
Por hacer la prueba, he creado un cuadrado de 15mm de lado, y en dicho panel me da 60mm, por lo que creo que es correcto, con las curvas supongo que igual.
Einstein Mod
Lo puedes hacer con CorelDRAW, utilziando una macro, que si no la tienes la puedes descargar gratis (http://macromonster.com/index.php?mod=descr&id_desc=60) y la copias en la carpeta GMS. Luego, en Herramientas / macros la abres y te dice el perimetro. Tienes la opcion de medir en cm o pulgadas.
Si deseas medir solo un sector puedes separar los nodos (con la herramienta Forma) y descombinarlo
unmedia

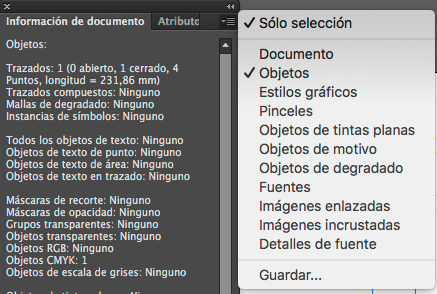

Creo que lo buscas es esto.
tres_alegres_tigres
Ahí está clarito :D
saulzavaleta
Ilustrador > ventana > información de documento > (activar *objetos *solo selección) > solo selecciona tu objeto y listo! Te da la longitud
Nos dedicamos a hacer letras 3D (street marketing) esto me cambio la vida y se los comparto! Jeje
