Para desarrollar el producto pensé en algo sencillo de diseñar e imprimir, pero que tuviese opciones de personalización.
Sería un producto estético que suprimiese las típicas cajas de cartón donde vienen los tissues y que a la vez que tienen funcionalidad dieran un toque de decoración en cualquier parte de la casa.

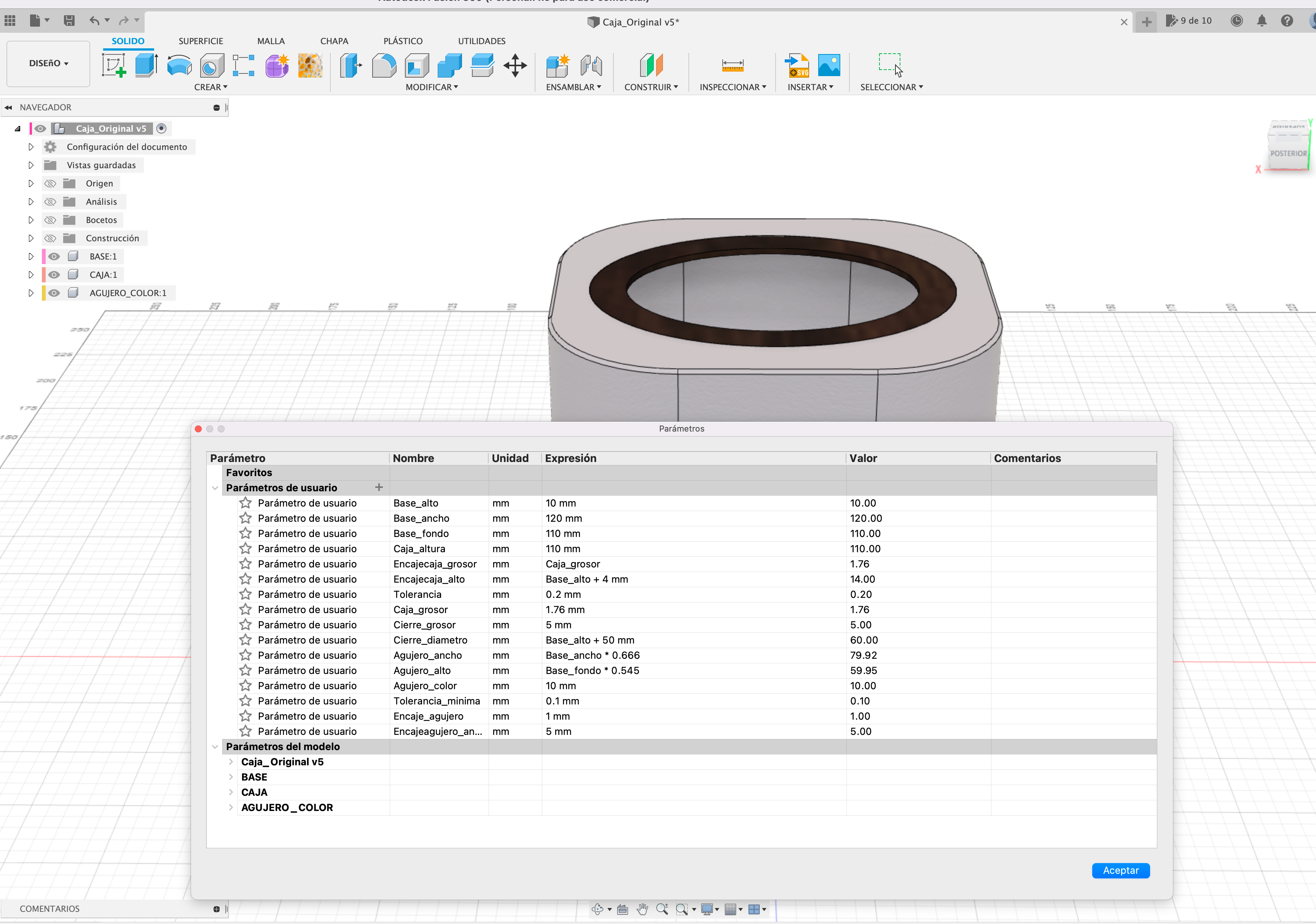

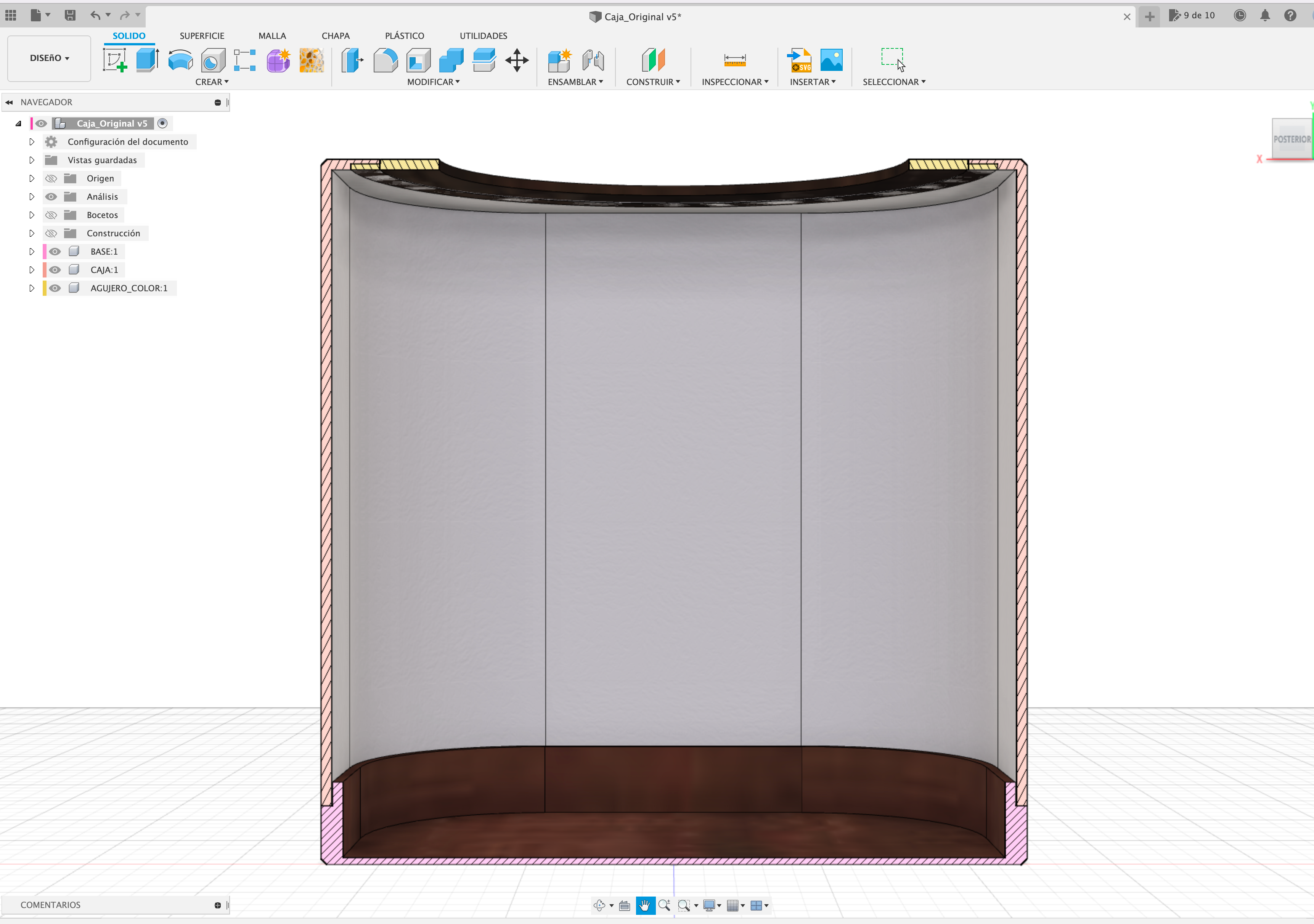

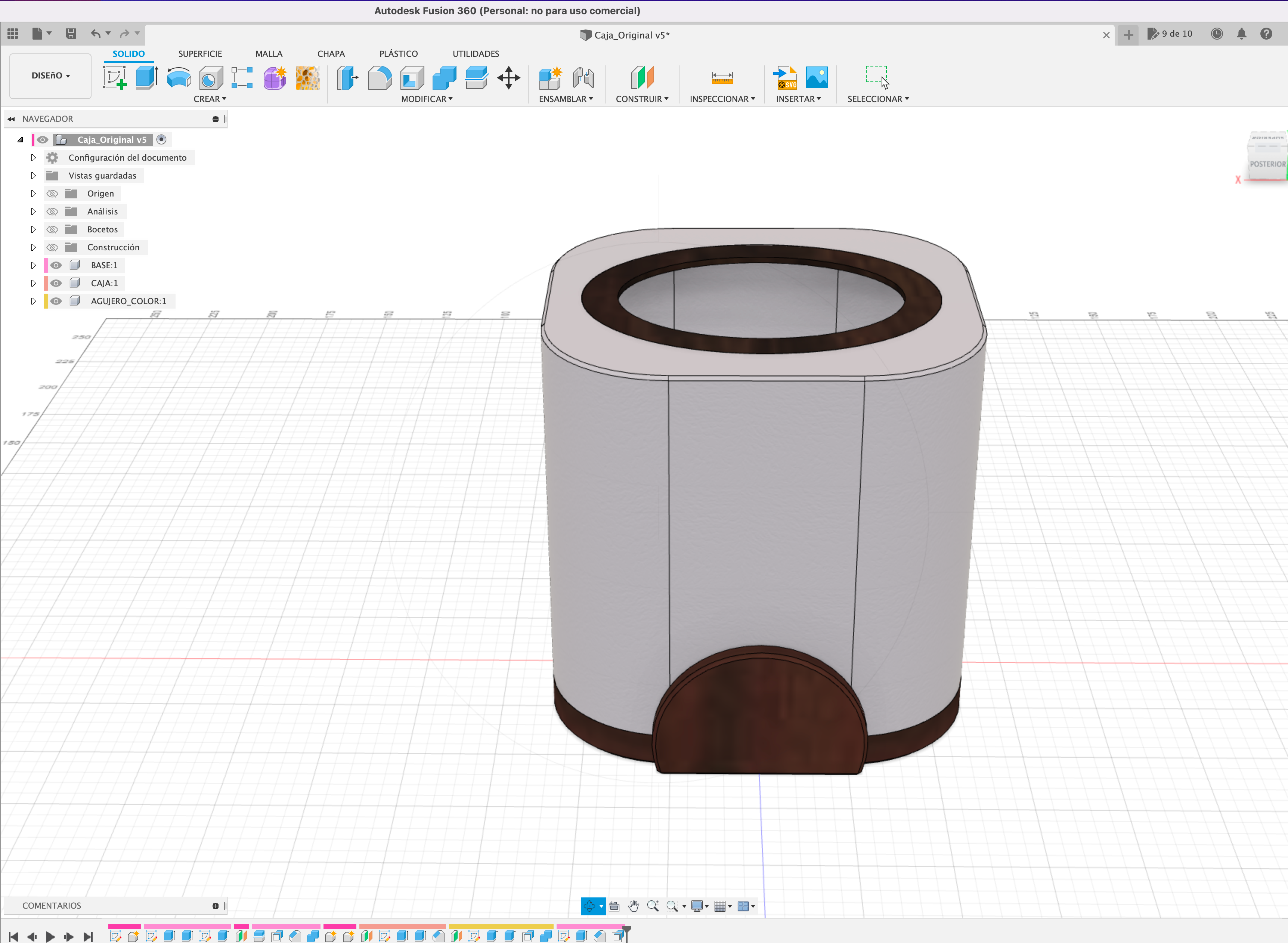

Primero diseñe una caja básica en fusión 360 y su base, comprobando las tolerancias para que encajasen perfectamente y añadiendo todas las medidas paramétricas.
Luego pensé que el agujero de arriba lo podía separar en otra pieza y así darle un color diferente al de la caja. Trabaje en las tolerancias también y en principio todo encaja bien.

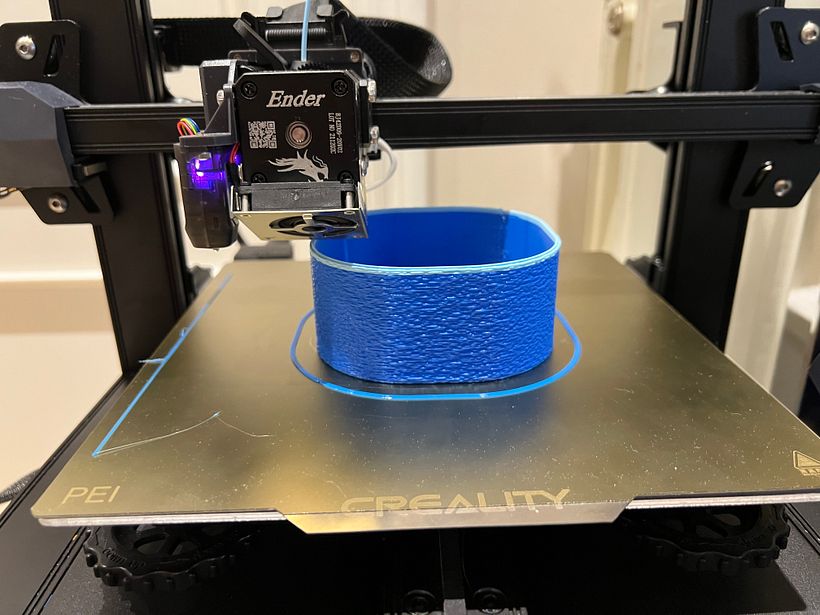

Cuando tenía el prototipo diseñado, empece a imprimir, en esta primera impresión me di cuenta que las paredes de la caja no necesitaban tener tanto grosor y lo rebaje.
También observé que podía reducir el fondo de la base, con esto se ampliaba el hueco para los tissues y de esta manera también reduje el alto de la caja.
Los encajes funcionaban bien con las tolerancias que les di.
La decoración tipo cierre de la base resulto ser muy pequeña y se rompía al encajar la caja, así que la hice mas grande, y de este modo también se puede personalizar.

Con todos estos ajustes hechos en el diseño y gracias a las medidas paramétricas que facilitan muchísimo el trabajo, volví a imprimir el prototipo. Ahora todo tenía mejor aspecto y me convencía mas. Se redujo el tiempo de impresión y en consecuencia también el precio final del producto.

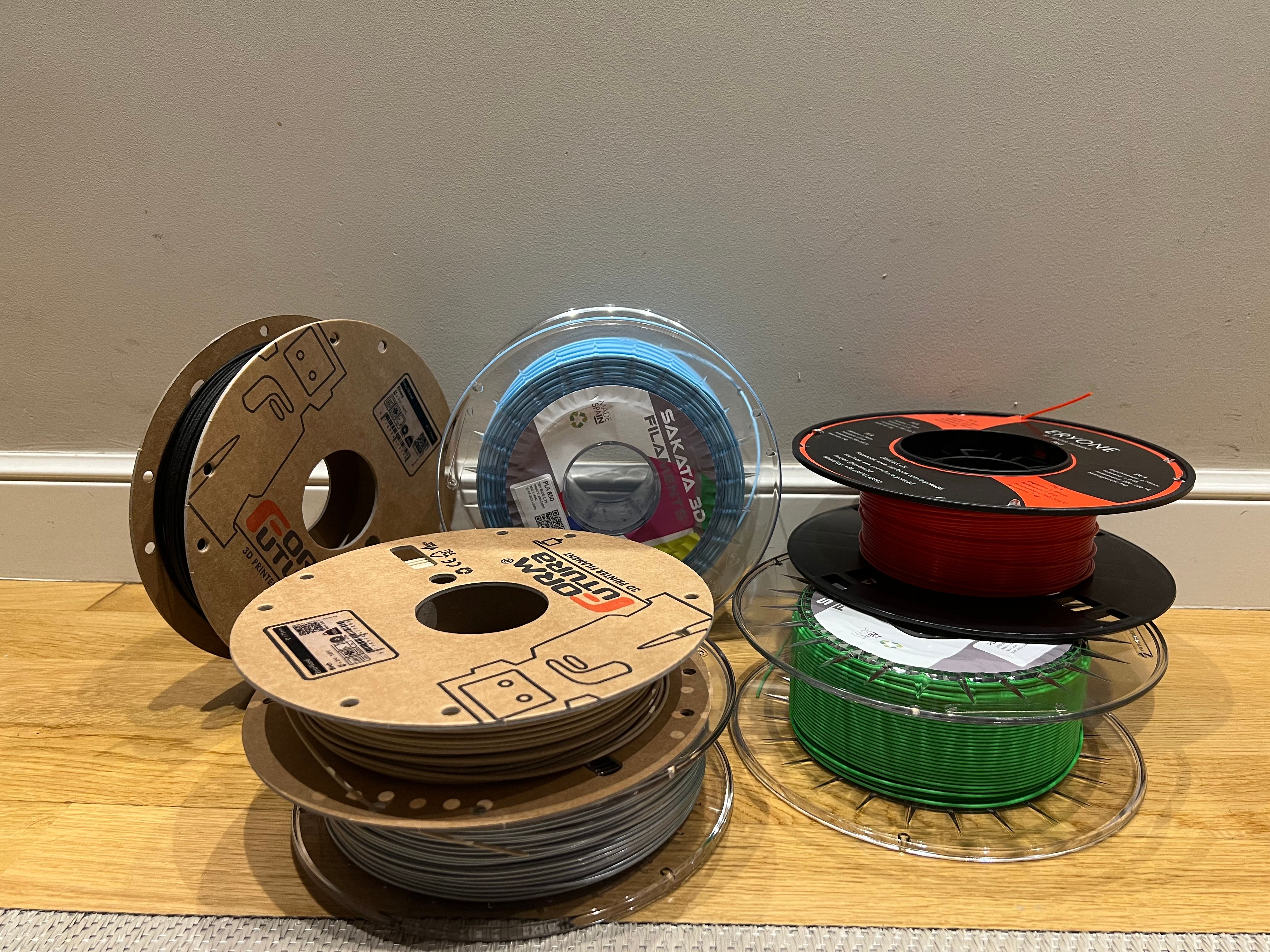

Una vez que estaba conforme con el diseño, elegí los materiales, quise que la caja fuese mas colorida y la base y el agujero combinasen entre sí.

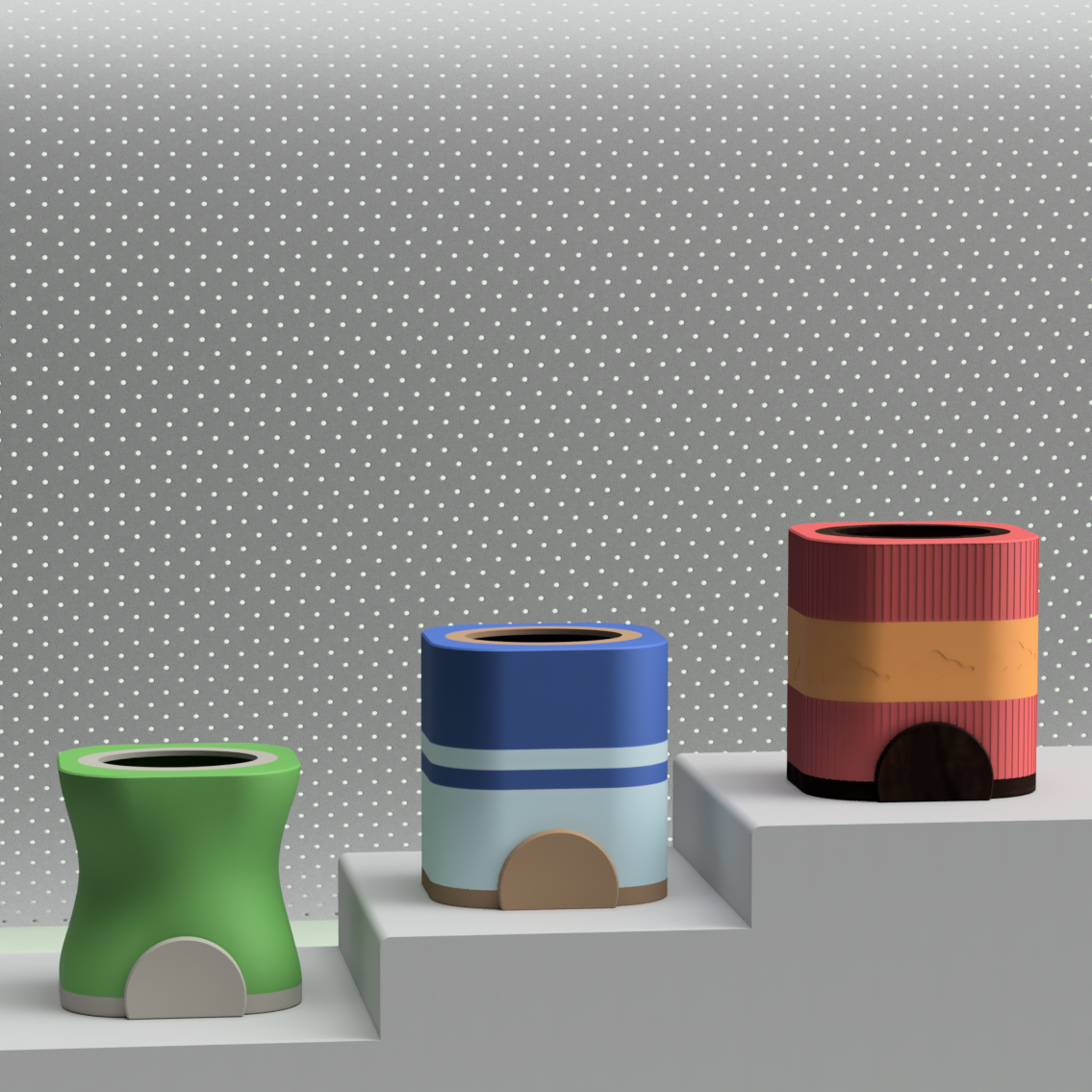

Con diseño y materiales elegidos, comencé a hacer las distintas variaciones del producto y a crear renders de todos los modelos.

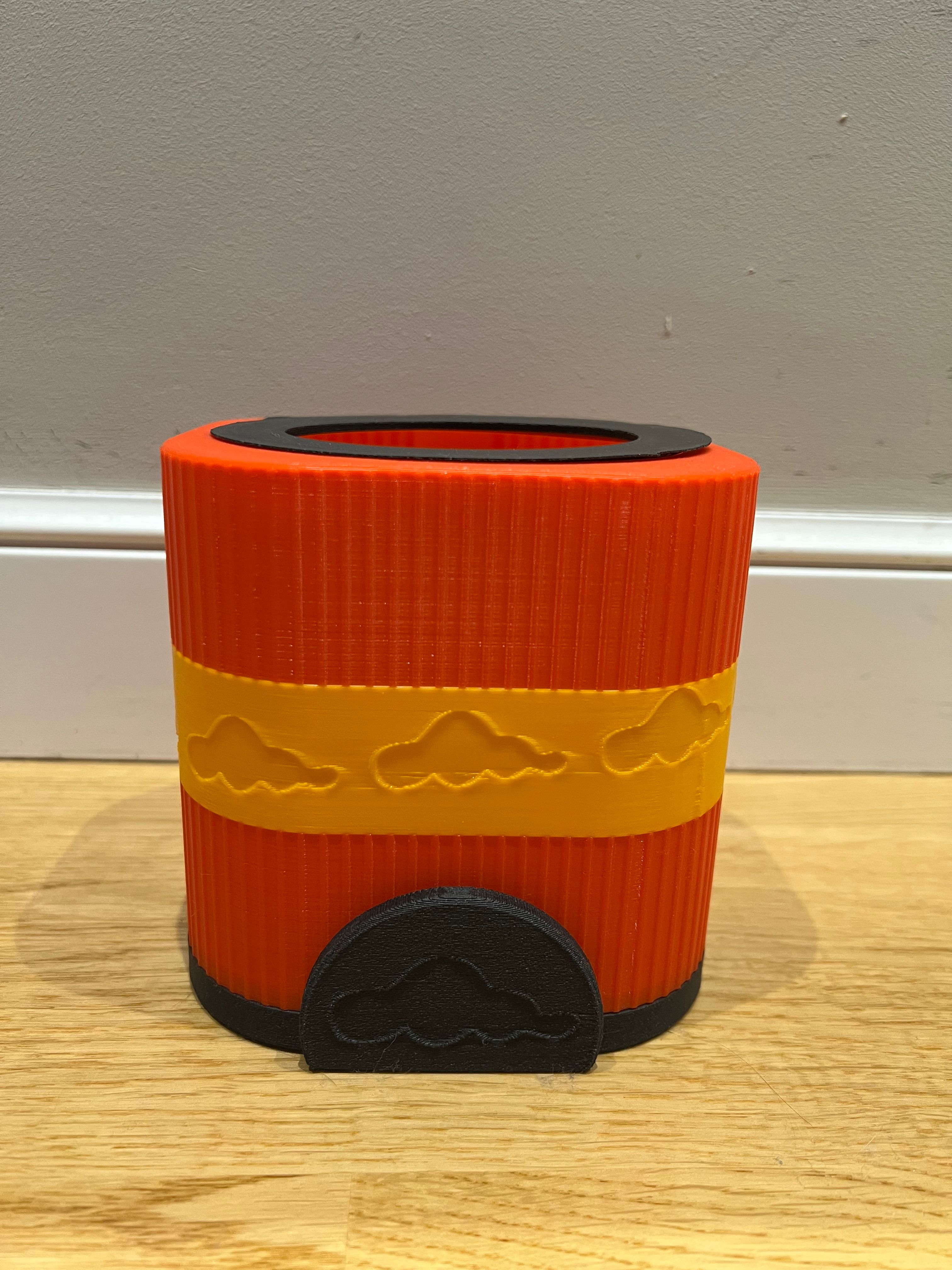

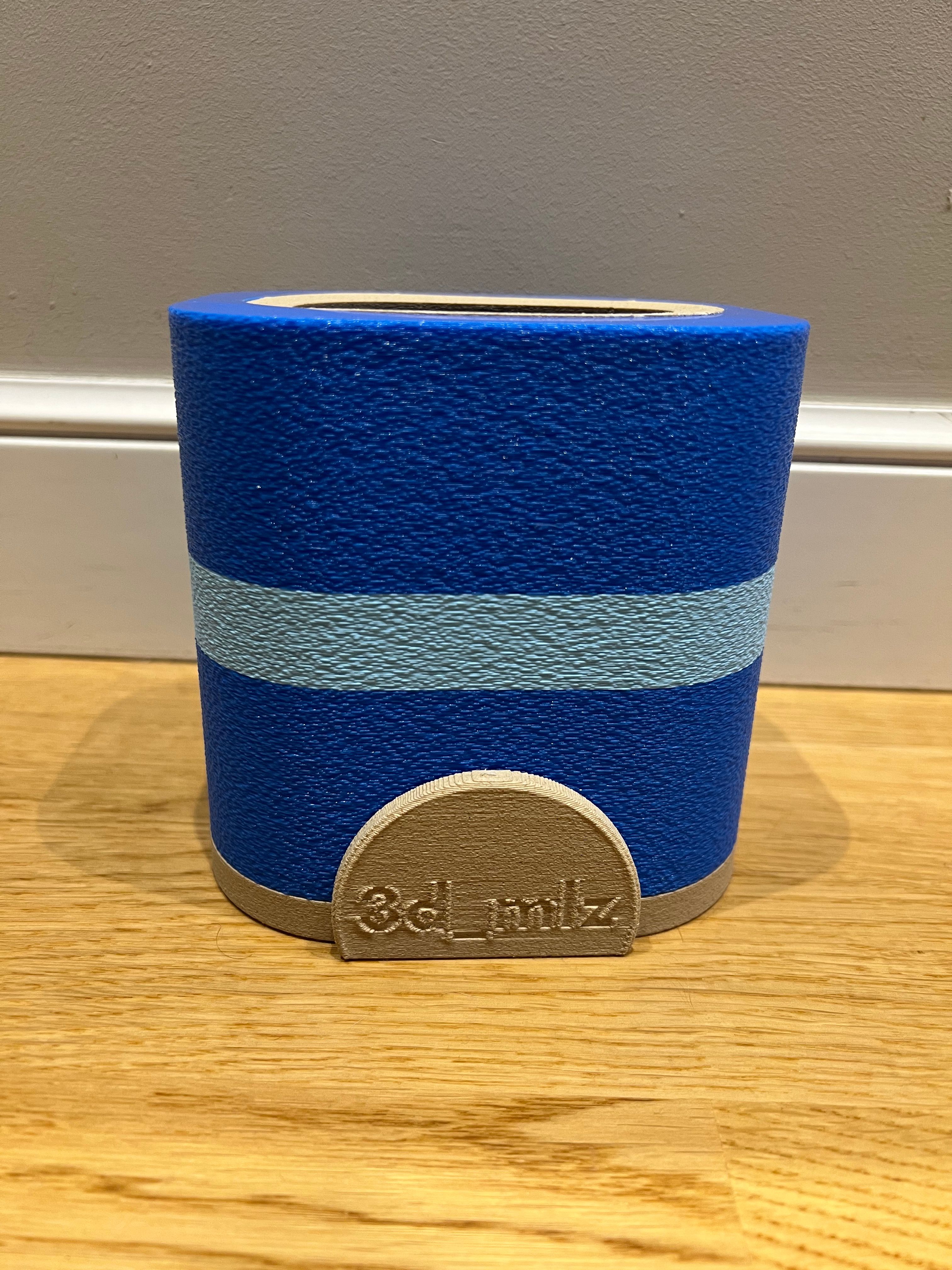

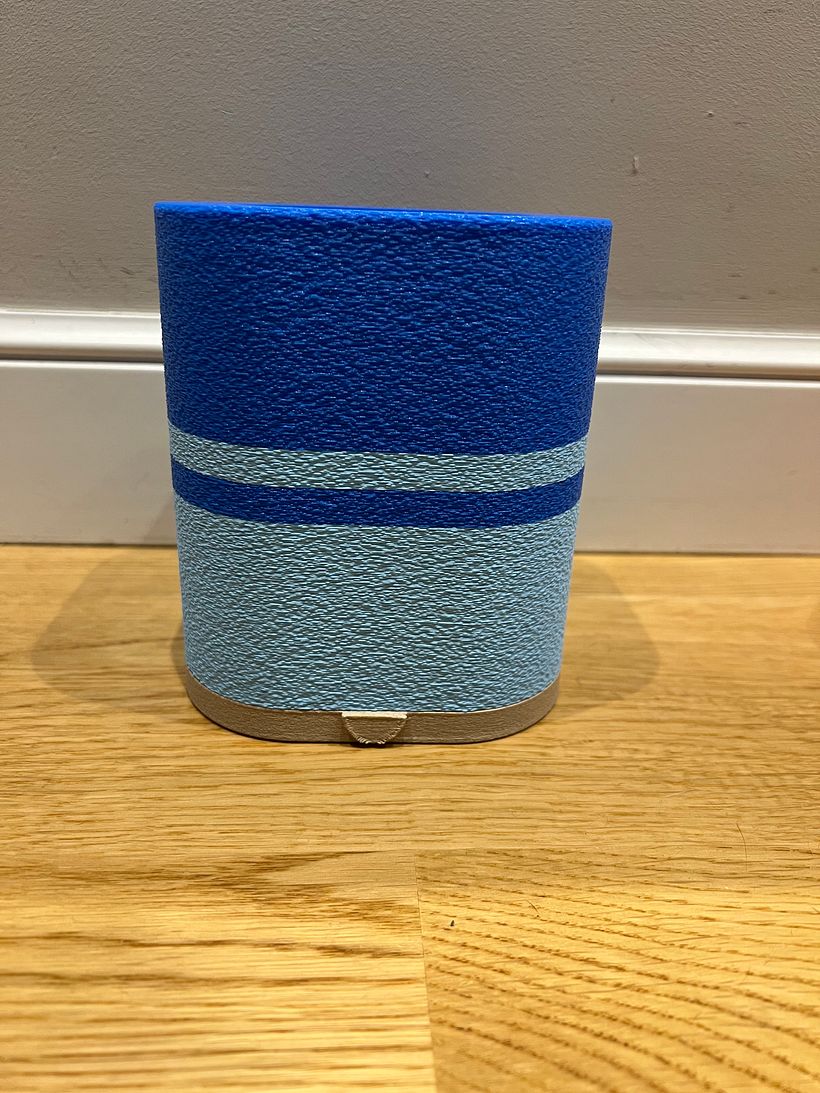

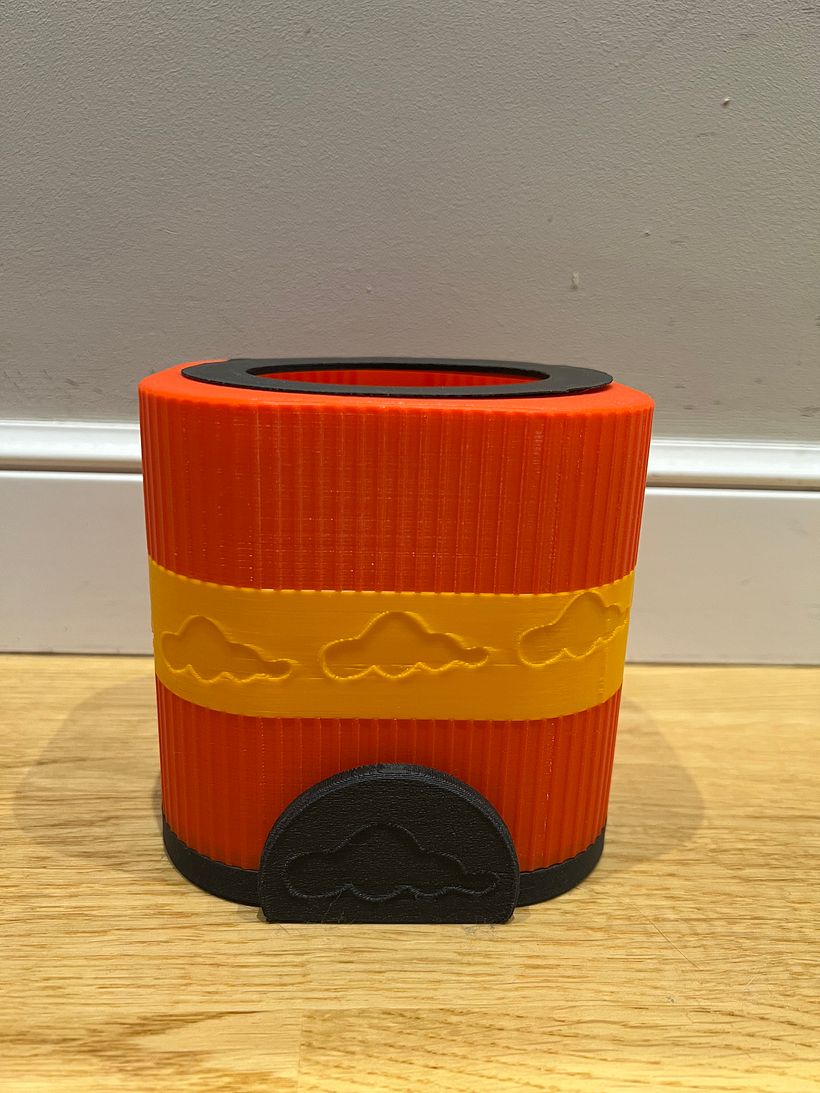

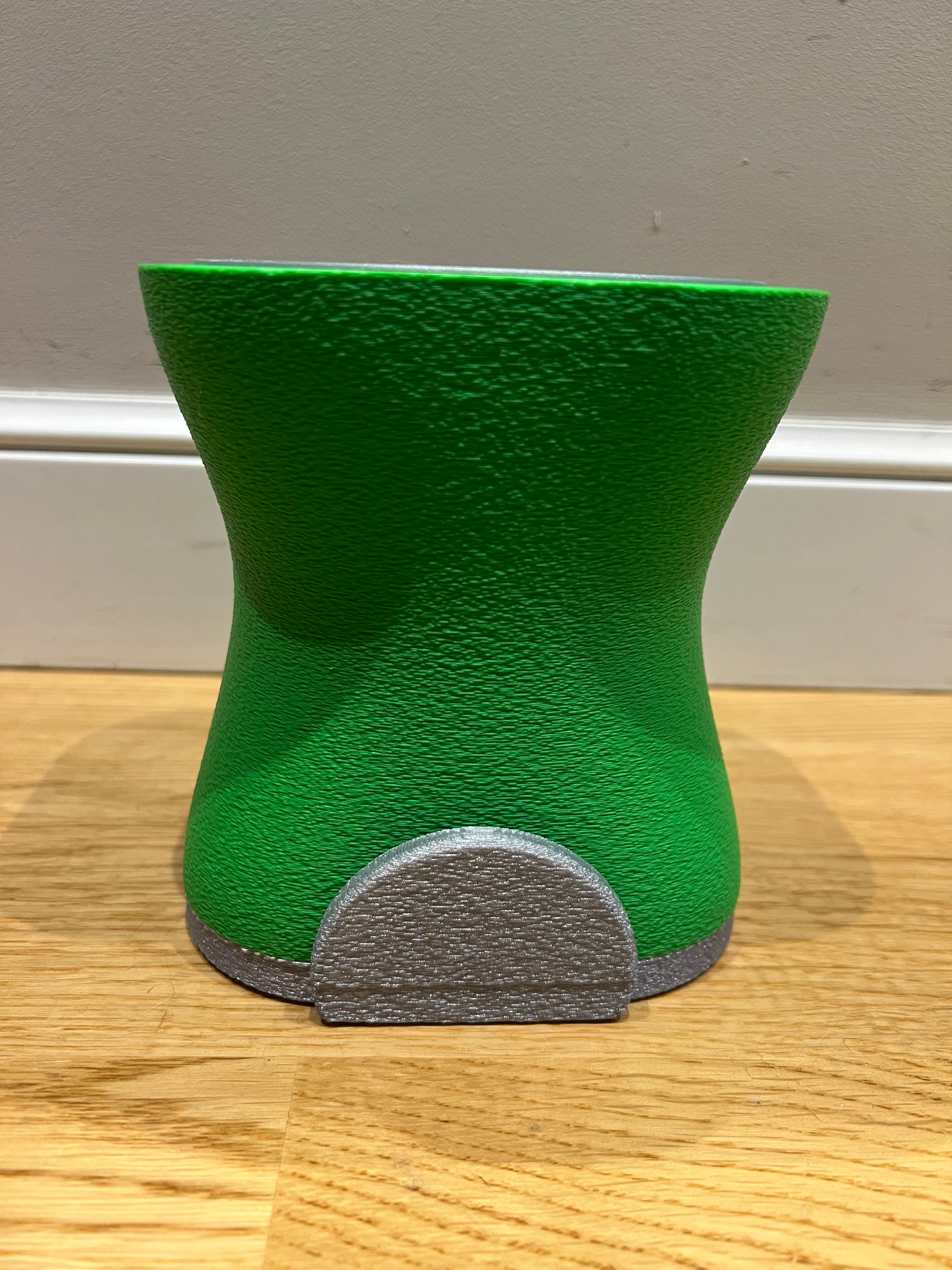

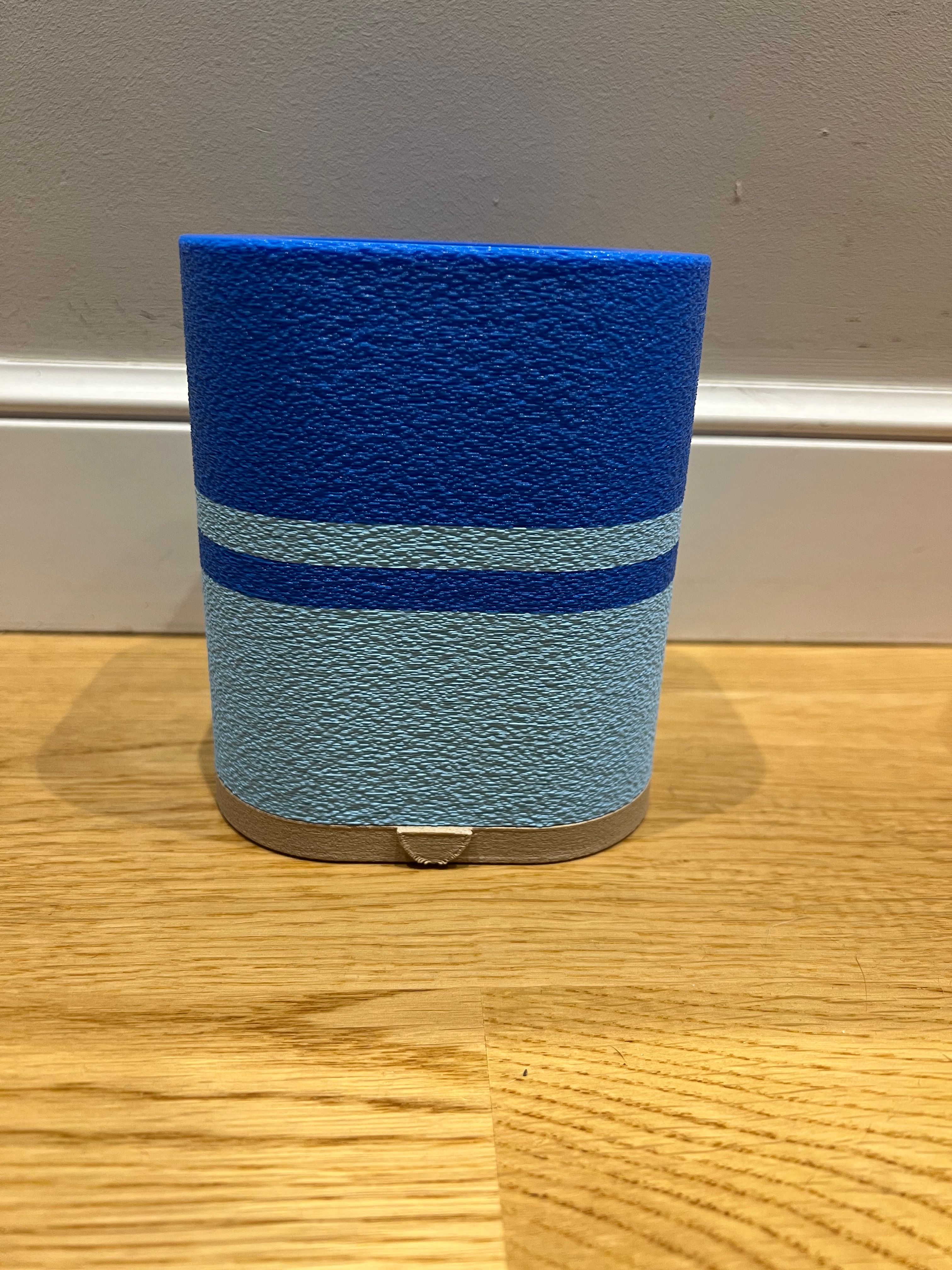

El último paso de este proyecto fue imprimir las tres variaciones de la caja.

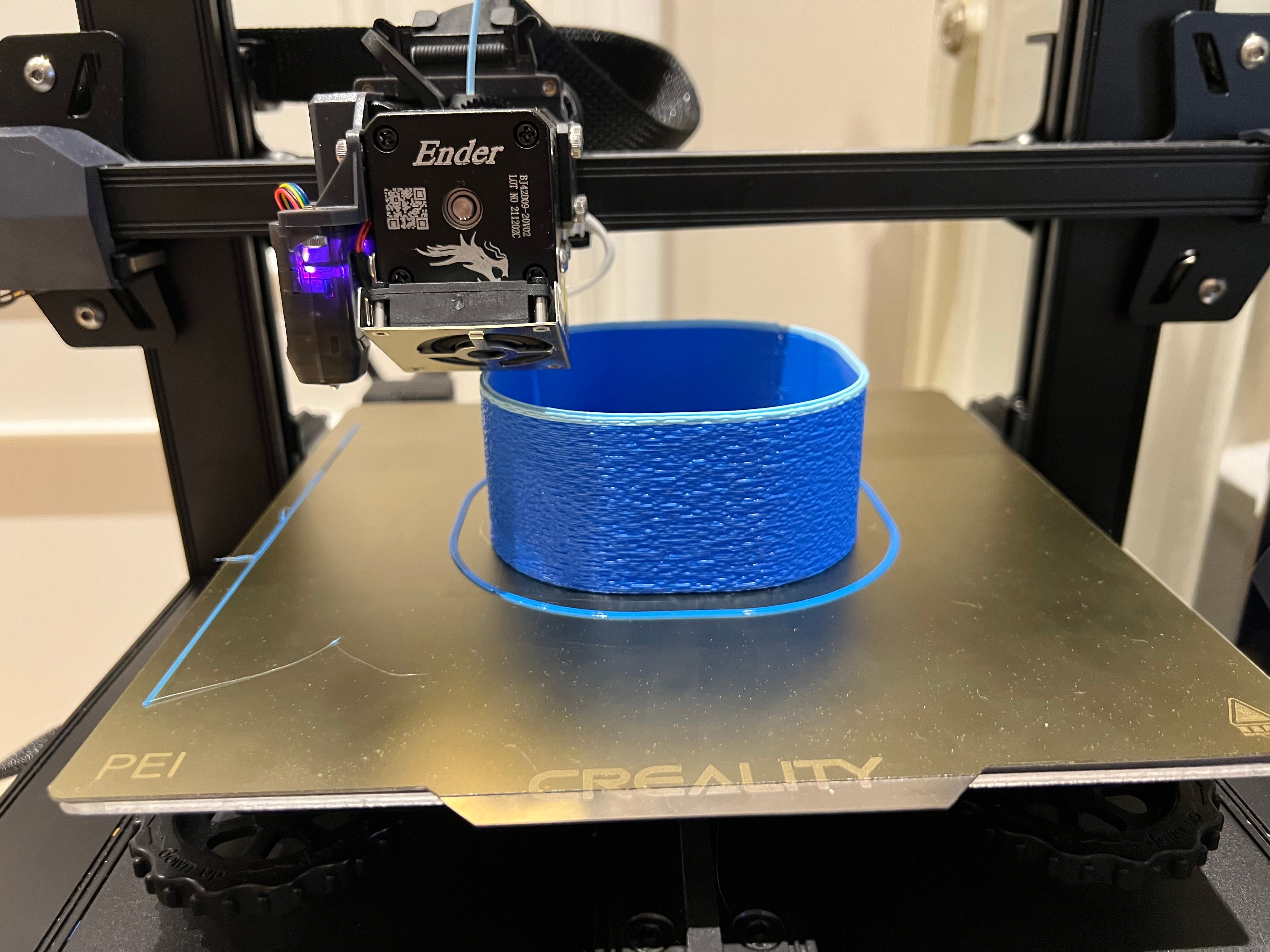

Utilice combinación de varios colores, filamento madera para base y agujero, Fuzzy Skin de Cura para dar textura a la caja.

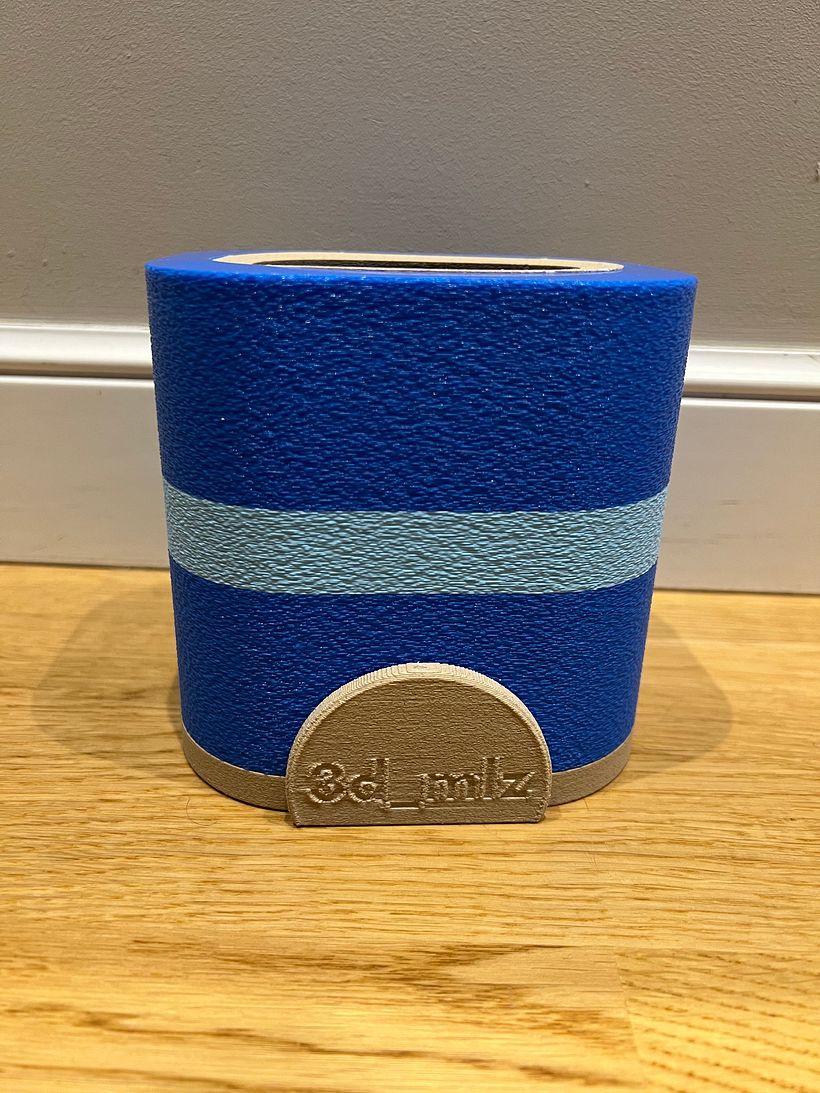

Una vez impresas las tres piezas del producto solo quedaba encajarlas, a la parte del agujero de arriba, aunque encajaba perfectamente, le puse un poco de pegamento por seguridad
