Introducción
Buen día, a continuación observarán el resultado del trabajo en una casa campestre, la cual consta de 2 pisos con sala, cocina, comedor, habitaciones, zonas de lavado, escaleras y un segundo nivel con terraza, sala, habitaciones y área de tendido de ropas, ambos con sus respectivos baños y demas zonas comunes, ademas en la zona externa se proyectó un parqueadero y un patio amplio natural en césped.

Materiales
Se utilizó el software Revit de Autodesk, con el cual se creo desde el modelo del terreno natural, la cimentación, la planta del primer y segundo piso, compuesta por pisos en concreto con revestimiento en cerámica, pórticos de concreto con vigas y columnas reforzadas con acero, muros en ladrillo farol No 4 de 6 huecos revestidos con repello en mortero, estuco y pintura, asi mismo la losa sobre el primer piso es en sistema aligerado, mediante unas gradas en concreto revestidas con cerámica, se accede al segundo piso con similares características en los materiales del primero, la cubierta de este piso esta soportada en perfiles metálicos y su material predominate es la teja española roja.

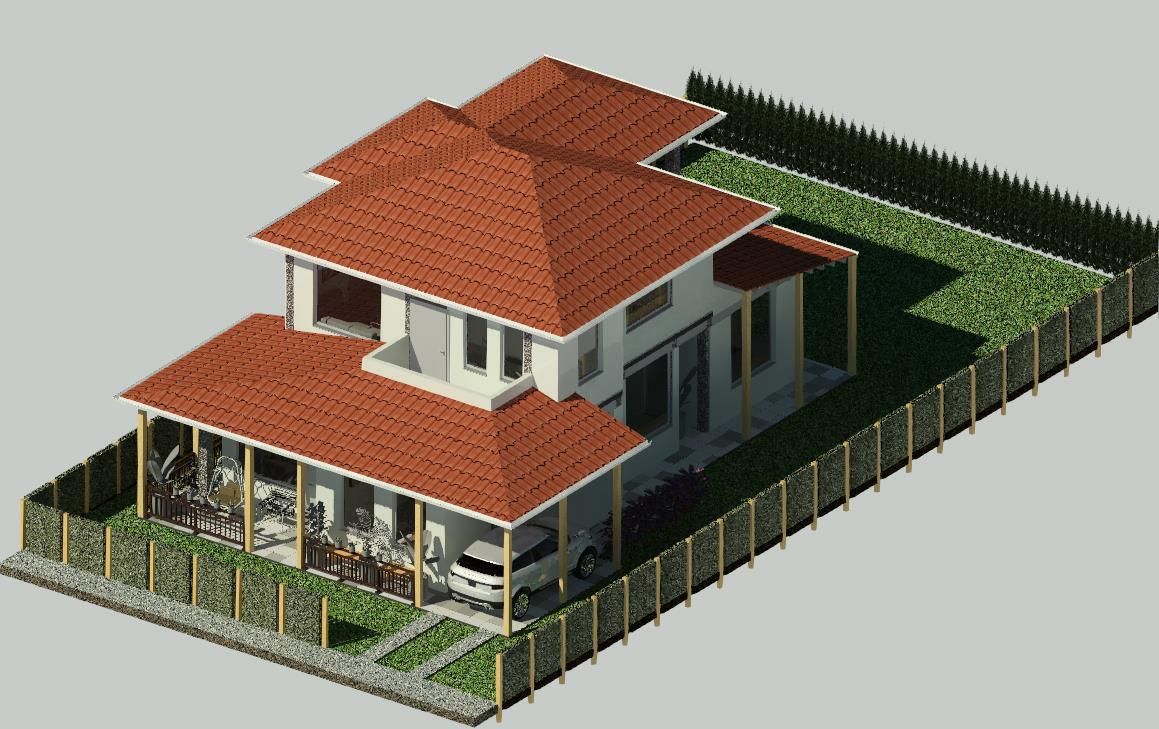

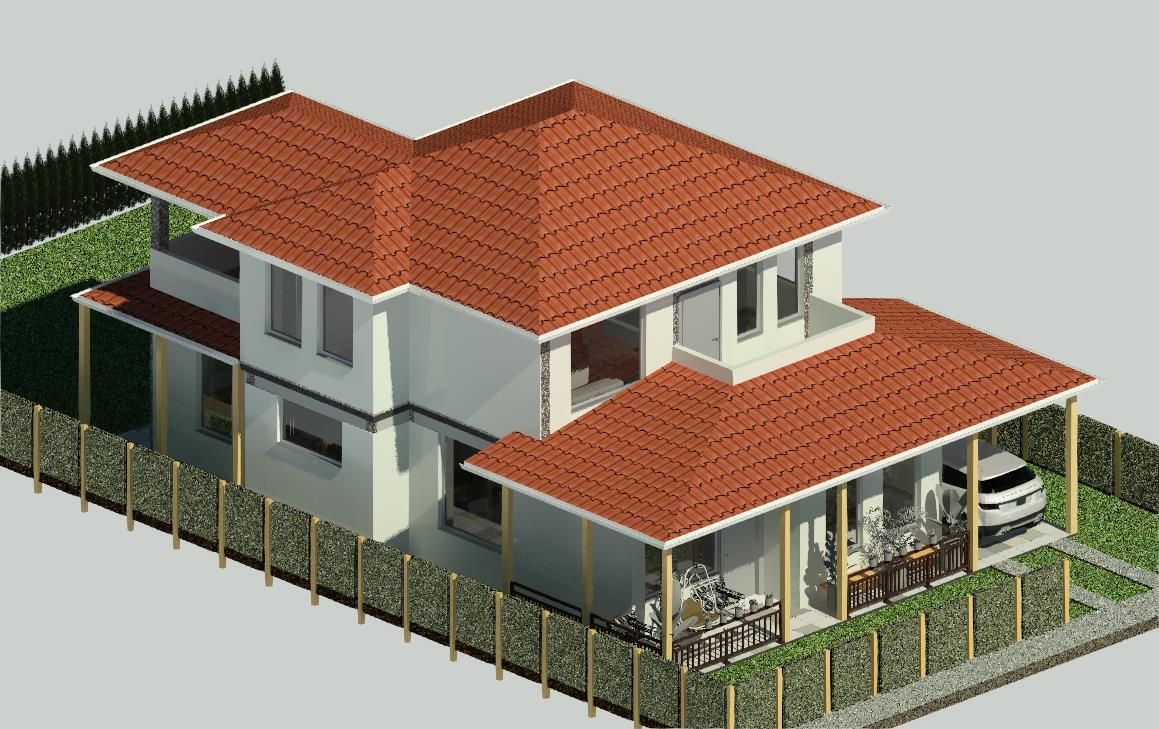

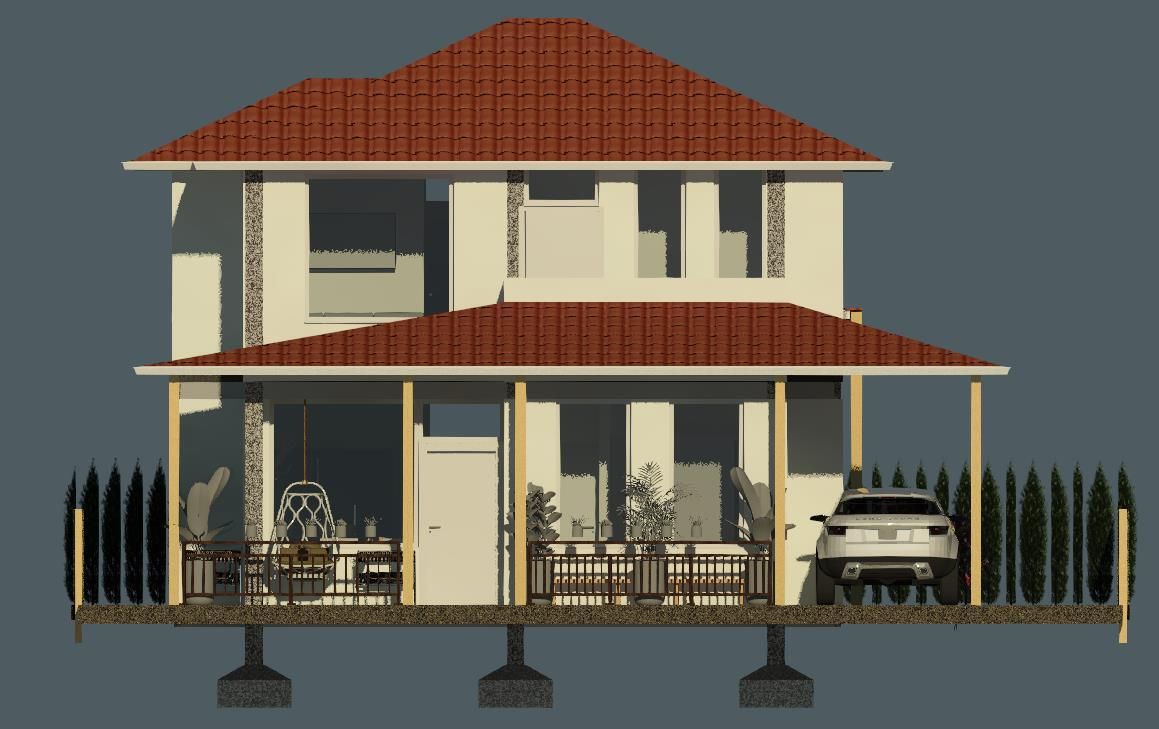

Vista 3D
Casa Campestre Mario Ojeda

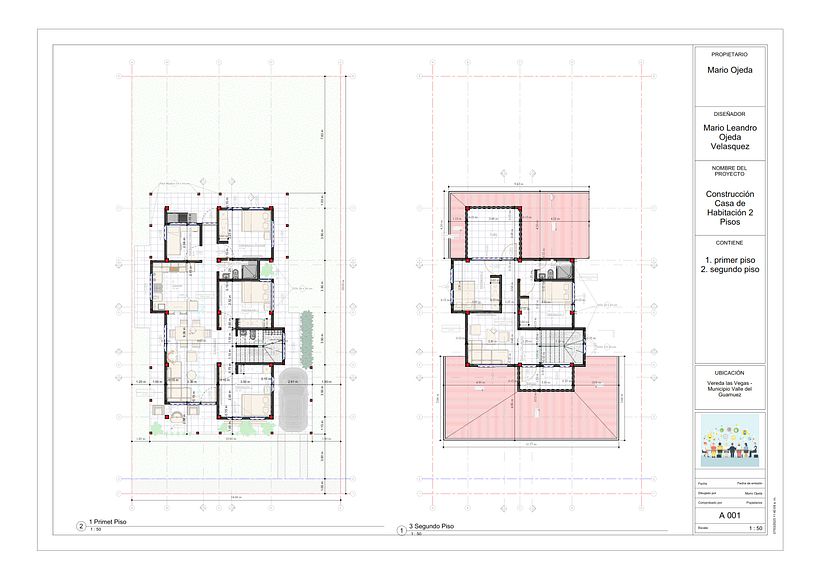

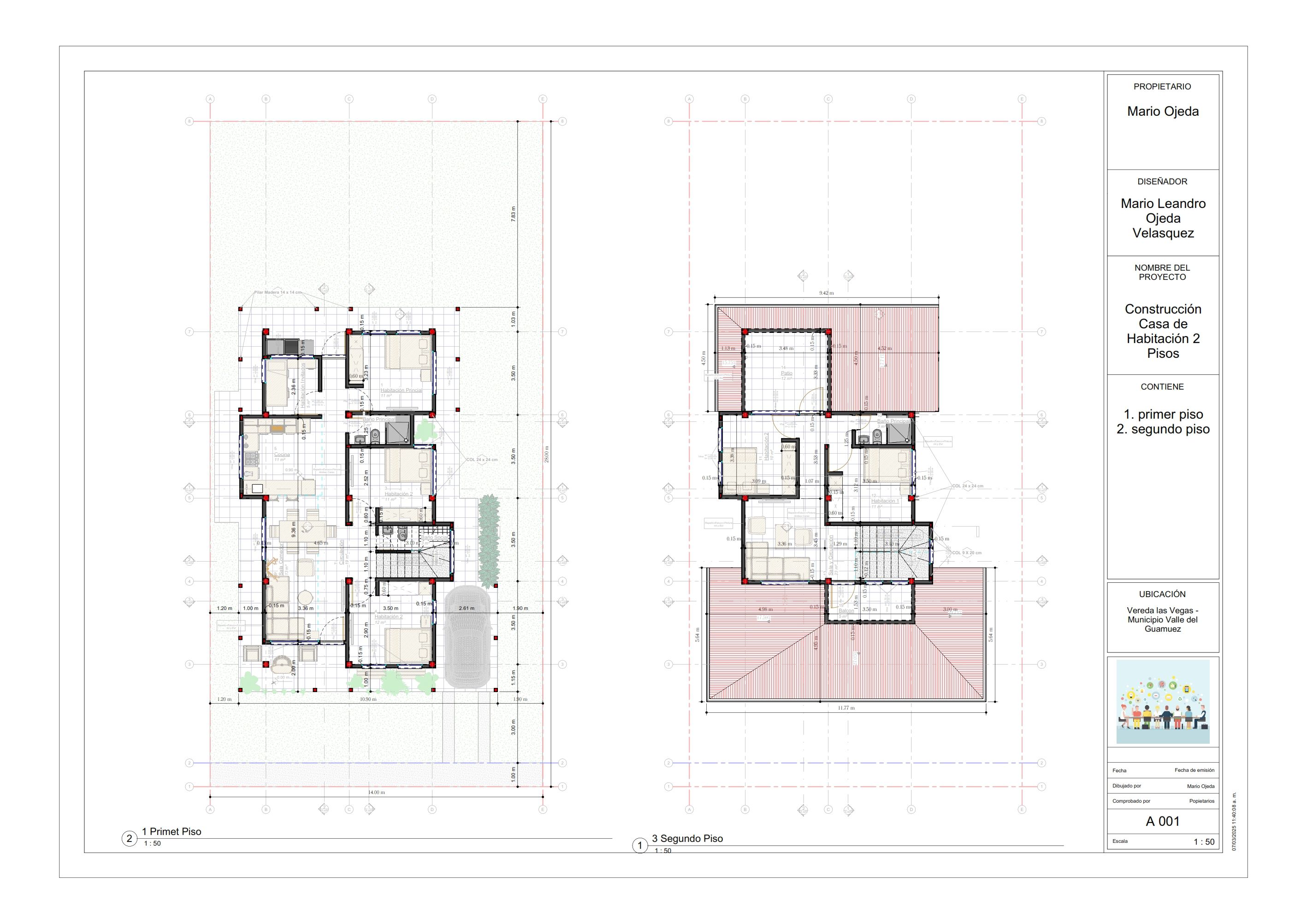

Plantas Arquitectonicas 1ro y 2do piso
Plantas

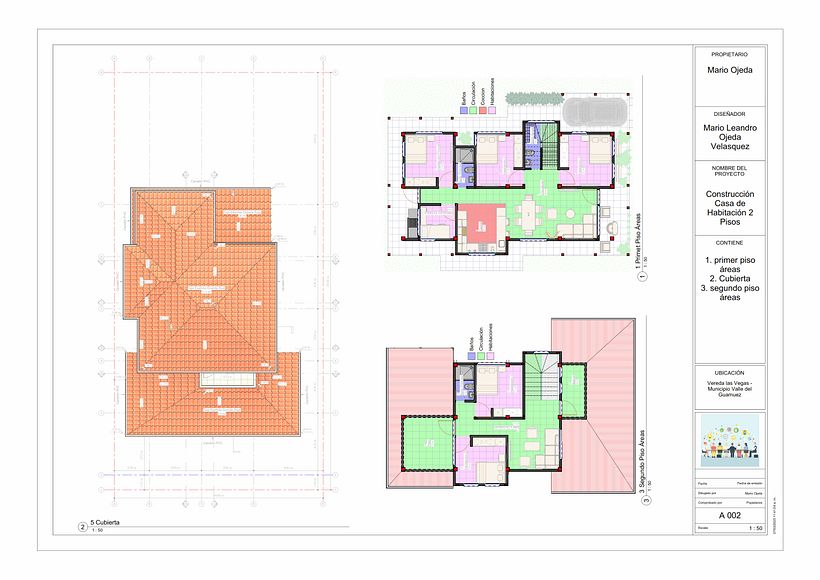

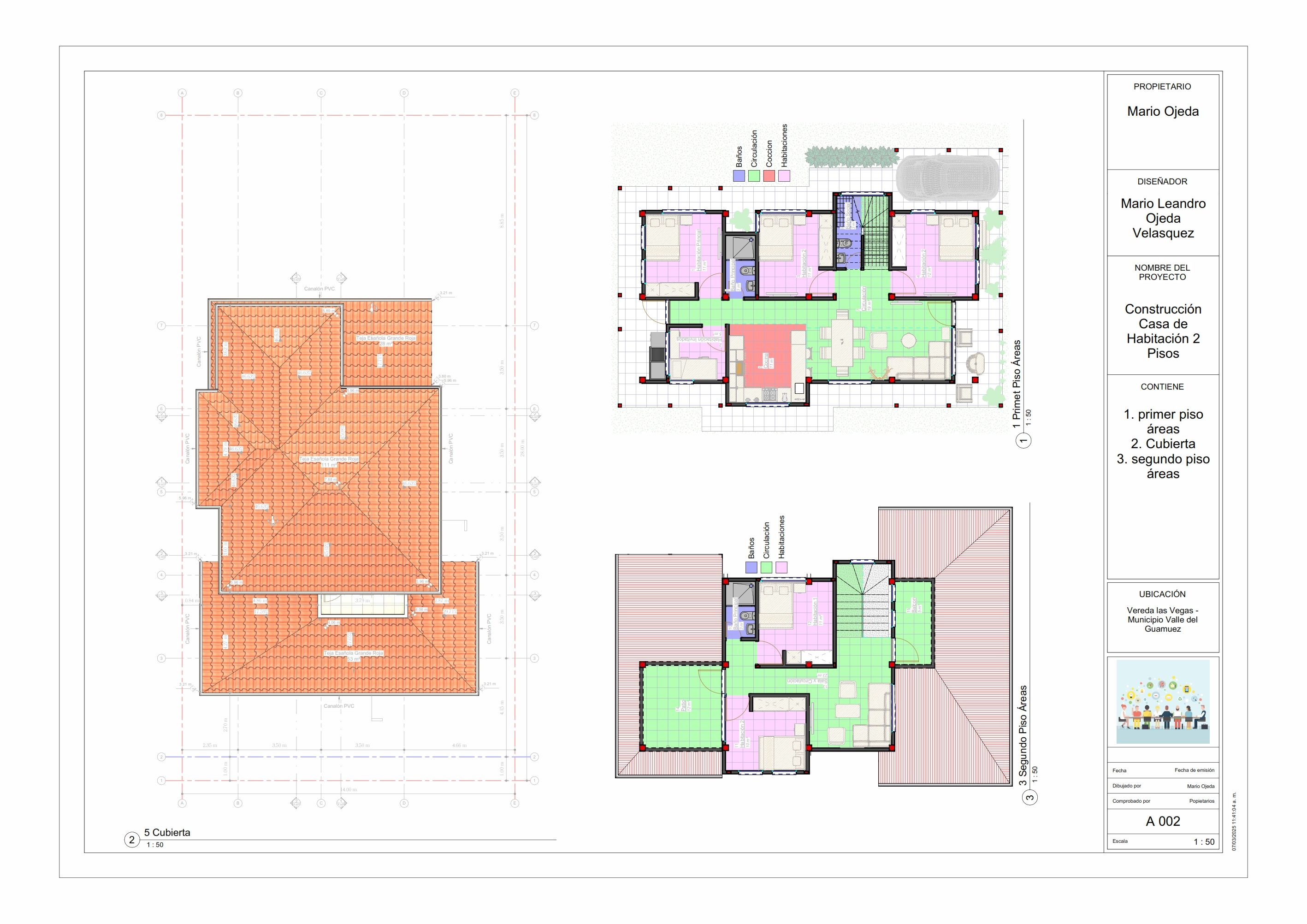

Planta de Cubiertas y distribución de Áreas 1er y 2do piso
Cubiertas y Zonas

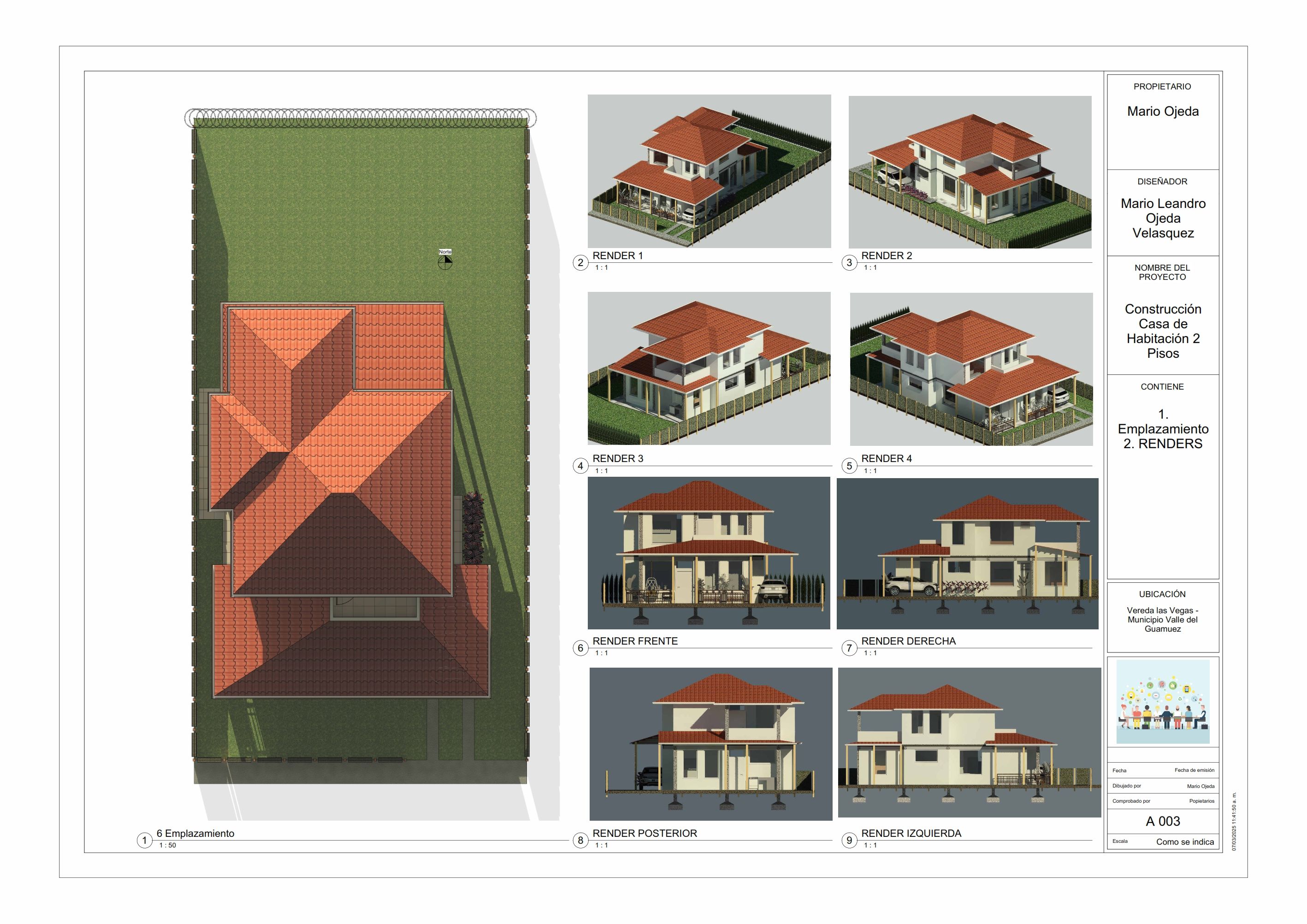

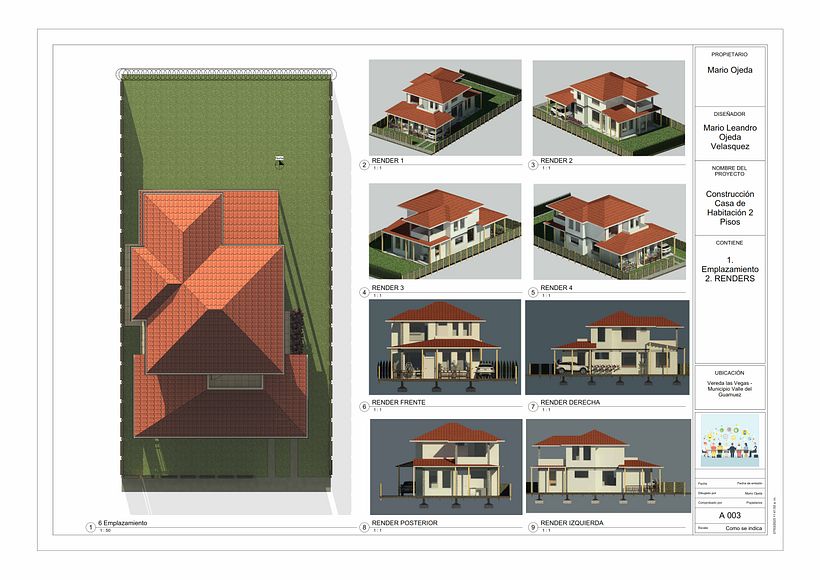

Renders
Renders

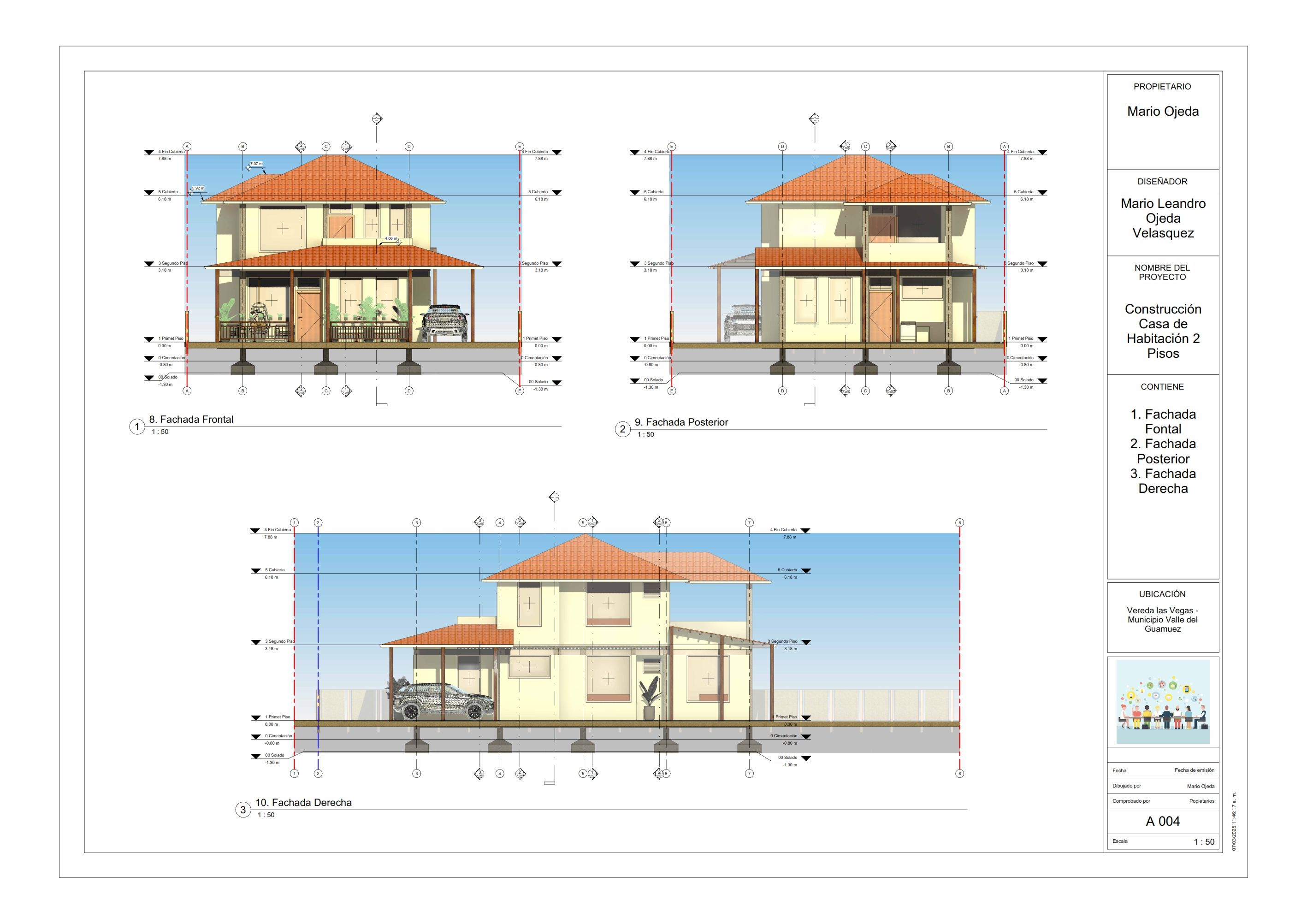

Fachadas frontal, posterior y derecha
Fachadas

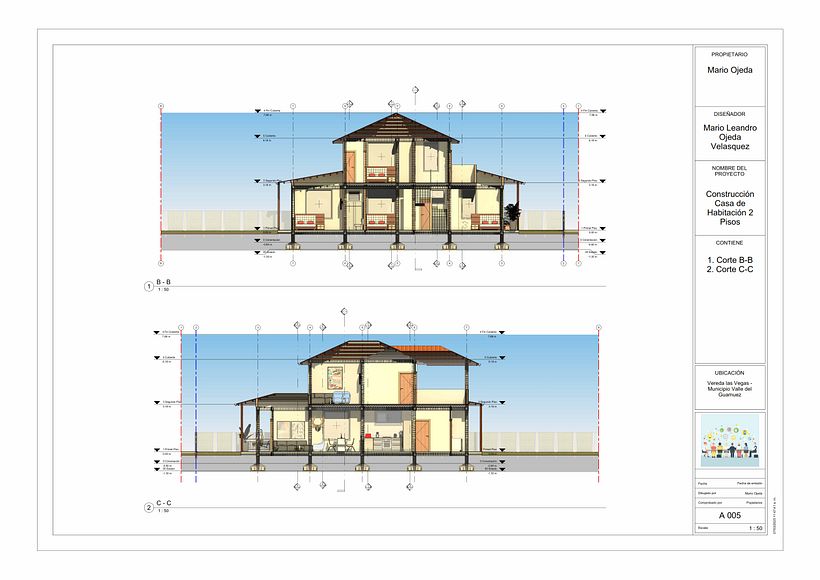

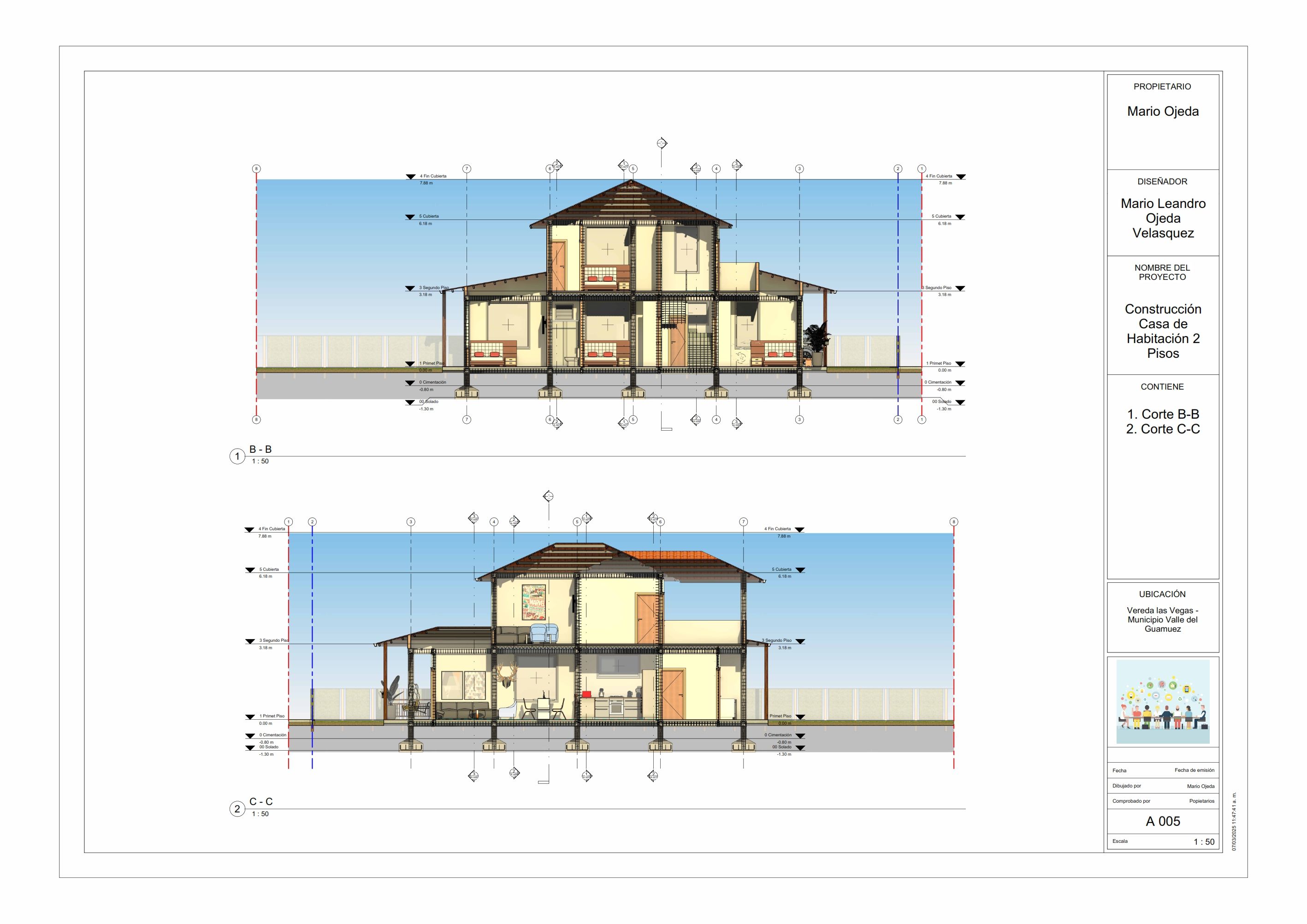

Cortes B-B y C-C
Cortes

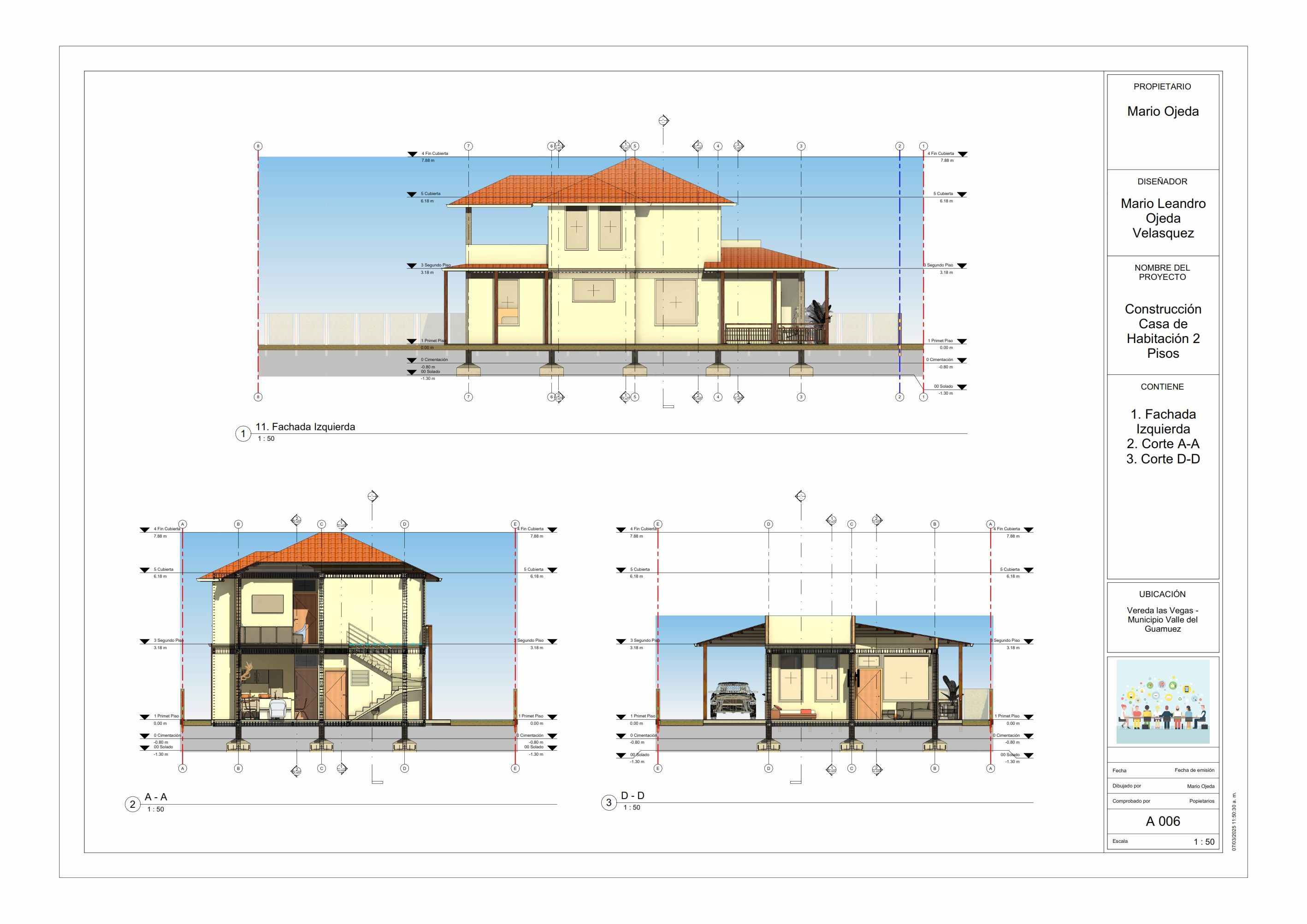

Fachada Izquierda, Cortes A-A y D-D
Cortes

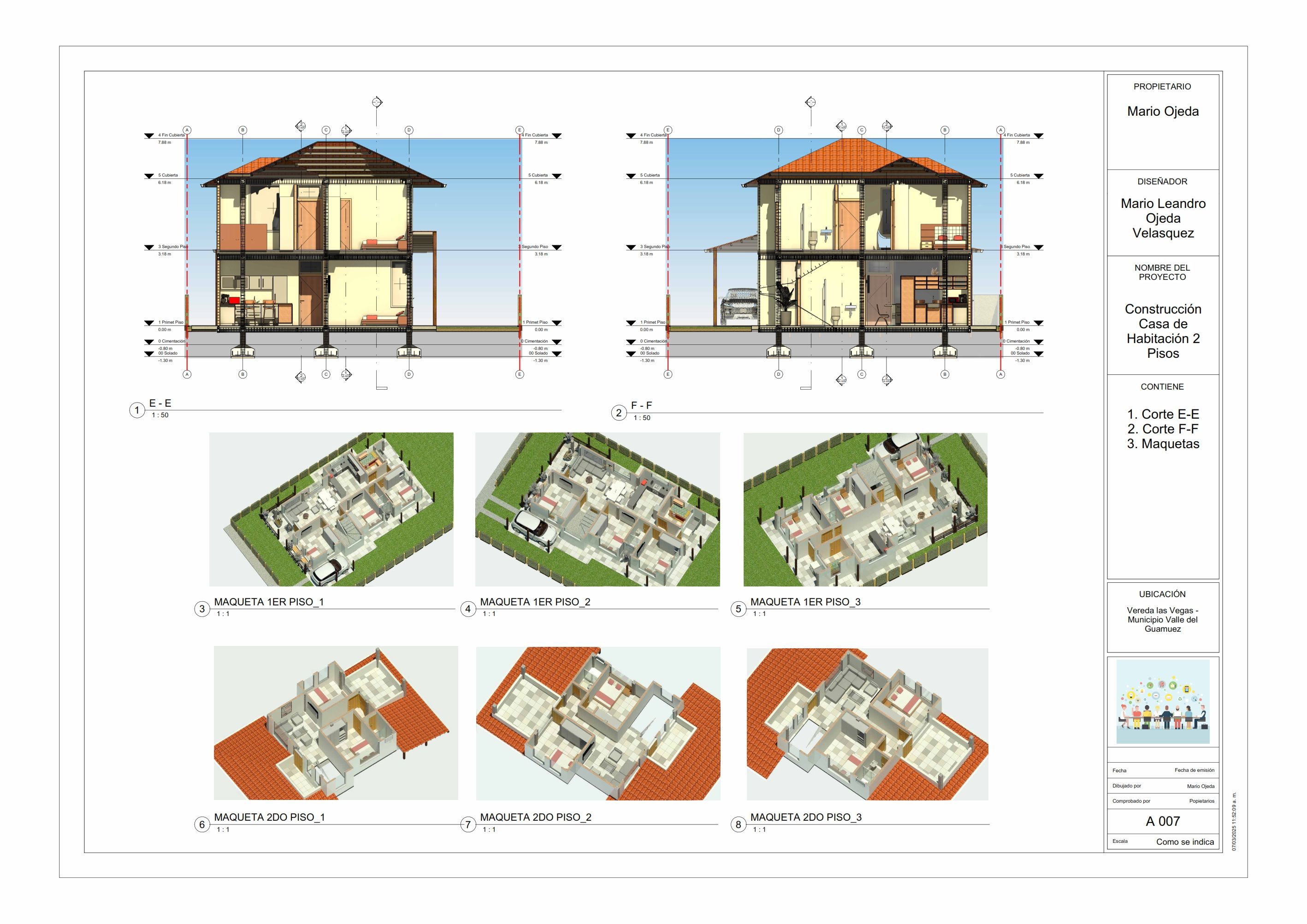

Cortes E-E y F-F y Maquetas 3D
Maquetas
