Ayudaa!! Troquel tamaño real.
Hola a tod@s,
Necesito ayuda urgente para realizar un troquel tamaño real de una caja que he diseñado. Soy nueva en esto y no me está saliendo bien pues me dijeron que para imprimirlo y que no salga muy costoso lo haga en dos hojas 11x17cm (imprimir una mitad del troquel en una, y la otra en el otro, para luego pegarlas).. SUCEDE QUE he abierto en photoshop una hoja 11x17cm y solo una cara del troquel en 'TAMAÑO REAL' OCUPA CASI TODA LA HOJA, y estoy muy confundida, si alguien pudiese por favor ayudarme con algunos consejos y tips se lo agradeceria UN MONTON! Gracias!!

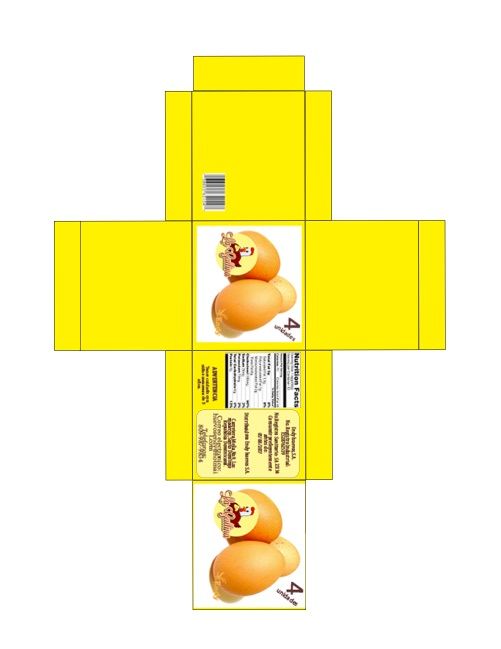

PDD: Aquí adjunto una imagen del troquel. Las medidas son: las caras de las tapas son 4.20 alto x 3.8 ancho (la cara del medio donde también está el logo y la foto miden lo mismo: 4.20 alto x 3.8 ancho), las caras laterales miden 2.8 de alto y 4.20 ancho, y la cara principal donde esta la imagen 4 unidades y el logo mide 2.8 alto x 3.8 ancho, y las pestañas 1 pulgadas para mejor agarre y cierre, y las demás 0.25. Todo esto en pulgadas.
mariposna
Hola wapa, veo que estas muy perdida. Porque trabajas en pulgadas? Mira bien las preferencias de los programas que puedes siempre cambiarlo a la unidad que desees (en este caso ponlo en milimetros)

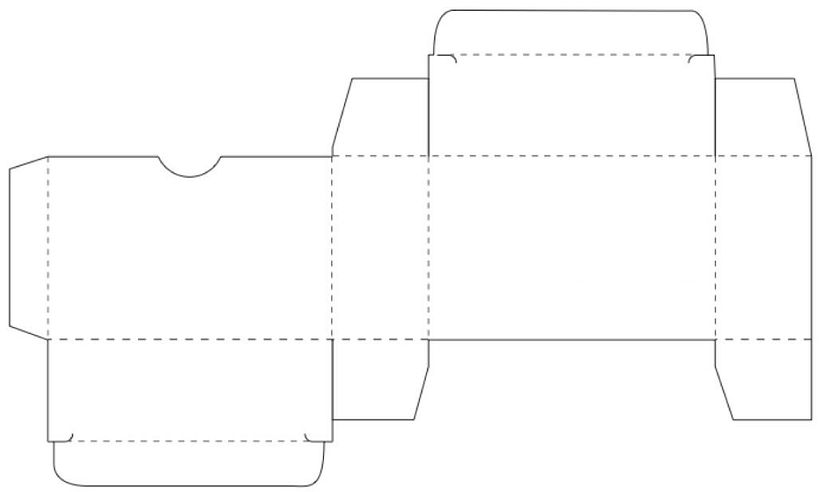

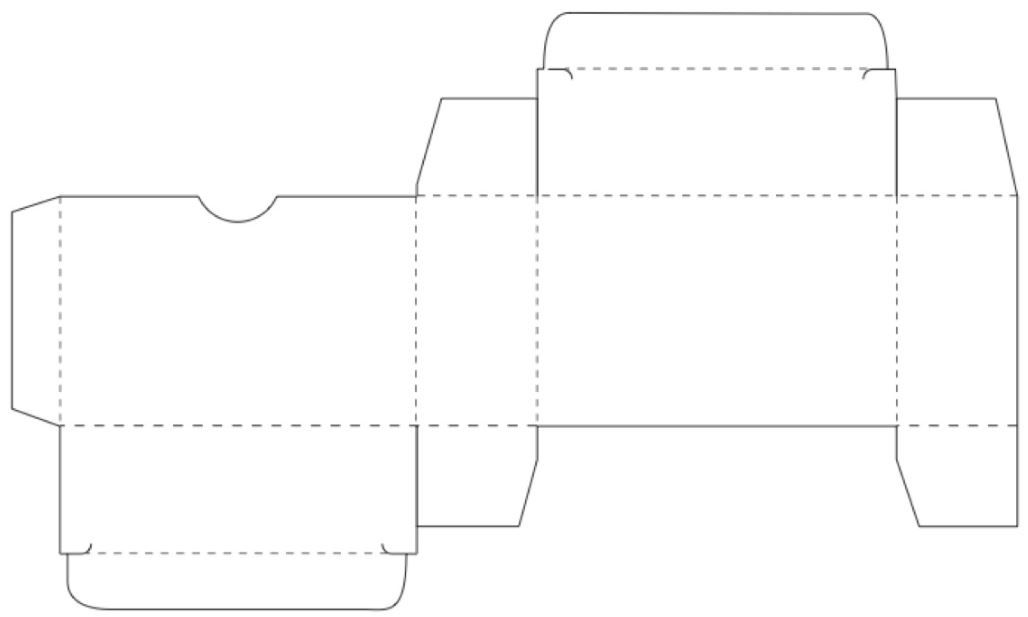

Te adjunto una imagen de lo que deberia ser un troquel para enviar a imprenta.
No lo hagas en pliegos separados, será un error. Intenta que te realicen el troquel y lo imprimes en un pliego.
Mucha suerte!
Einstein Mod
Lo primero: photoshop es un programa para retocar fotos, no para dibujar troqueles. Es bueno para muchas cosas pero no para esto. Literalmente, es un pérdida de tiempo hacer un trabajo asi en Photoshop. Para eso necesitas un programa vectorial, el que mejor conozcas (CorelDRAW, Illustrator, Freehand..)
Igual, hacer un troquel no es tan intuitivo, tiene muchisimos detalles. Por ejemplo, debes tener en cuenta el espesor del material (trabaja en milimetros, por favor!!!) Supongamos que comienzas por la base, las medidas deben ser siempre muy exactas (un milimetro de mas o de menos puede arruinarlo todo). Debes diferenciar las lineas donde corta de las lineas por donde dobla, generalmente los plegados se marcan con lineas punteadas y el corte con lineas continuas, o con colores diferentes. Otro detalle es saber como se cierra, es decir, si va pegado, donde va pegado, si va impreso, donde va impreso, etc. Y siempre, siempre, haz un modelo real, en el material que vayas a usar, lo recortas, lo pliegas y lo armas: alli veras los errores o lo que debas modificar. Hay muchas plantillas y modelos de referencia que puedes usar. No olvides dejarle sangrado, y reservar en blanco (sin impresion)
las zonas donde va pegado
rafael_o Mod Plus
Una disculpa, pero no entiendo nada. Medidas y más medidas. Nadie se va a poner a hacer tu trabajo.
Toma tu archivo de Illustrator y lo que tienes silueteado en negro eso que lo saquen como troquel. Si lo hiciste en PhotoLoUseParaLoQueNoEsShop regrésate y hazlo en Illustrator. Eso de hacerlo en pedazos no tiene sentido. La impresión es un proceso de exactitud, no de andar armando pedacería.
P.D. El diseño está muy mal. Perdón. Independientemente que le falta muuuuuucho trabajo, no tiene sangrados, y la estructura de la caja no está bien. Abre cualquier cajita y nota que la tapa de arriba va al contrario de la de abajo.
No tiene los cortes correctos para abrir o cerrar, candados, ni biseles. Eso que te lo arregle el especialista del troquel.
