Tutorial Ilustración: cómo dibujar el cuerpo humano a escala

Descubre las claves básicas para la representación de la figura humana en ilustración arquitectónica, con Marcelo Marttins

La ilustración, en sus más diversas formas, es capaz de transformar y ampliar la percepción de objetos, personas y, por supuesto, espacios. La ilustración es, por tanto, una poderosa herramienta de representación gráfica de proyectos arquitectónicos, puesto que ayuda a humanizar los espacios y a tender un puente entre personas.

Comprender la identidad de un espacio y saber transmitirla a través de la ilustración es el reto que el arquitecto urbanista Marcelo Marttins (@marcelomarttins) busca superar en sus proyectos.

En este tutorial, Marcelo enseña a dibujar el cuerpo humano con la técnica de la escala y a través de pasos sencillos y fáciles. ¡No te lo pierdas!

1. Comienza el boceto con la cabeza

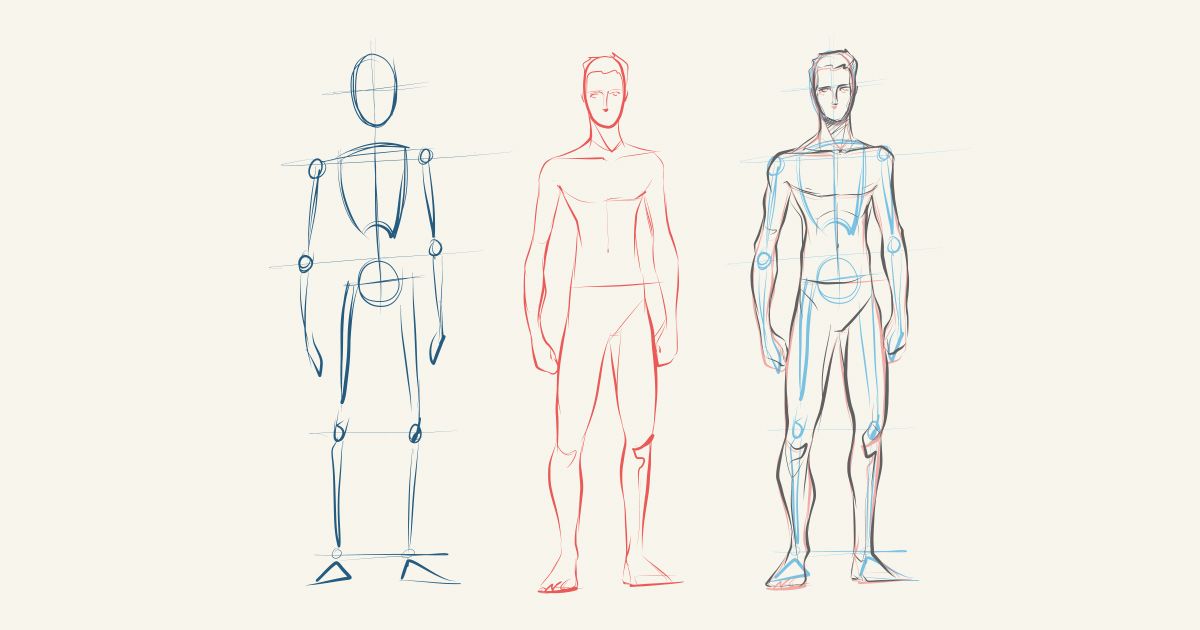

Siempre que tengas que dibujar una figura humana en proyectos de arquitectura, empieza por la cabeza, porque te servirá de medida.

Esta medida definirá el resto del boceto, ya que el cuerpo humano tiene una medida equivalente a "siete cabezas" de largo y un ancho de, más o menos, dos cabezas y media.

Siempre que tengas que dibujar una figura humana en proyectos de arquitectura, empieza por la cabeza.
Siempre que tengas que dibujar una figura humana en proyectos de arquitectura, empieza por la cabeza.

Otro punto importante es que cada arquitecto tiene su propio estilo a la hora de incluir la figura humana en sus proyectos. Por lo tanto, no te preocupes por seguir un patrón. Con el tiempo desarrollarás el tuyo propio.

No te pierdas algunos ejemplos de figura humana desarrollados por arquitectos:

Figura del arquitecto Walter Groplus.
Figura del arquitecto Walter Groplus.
Figura del arquitecto Theo van Doesburg.
Figura del arquitecto Theo van Doesburg.
Figura del arquitecto Santiago Calatrava.
Figura del arquitecto Santiago Calatrava.

2. Reduce la escala para facilitar el proceso

Para practicar el trazo, puedes utilizar un maniquí articulado de madera como referencia, y luego dibujar utilizando una división a escala. Lo ideal es empezar con siete partes, como en el ejemplo siguiente:

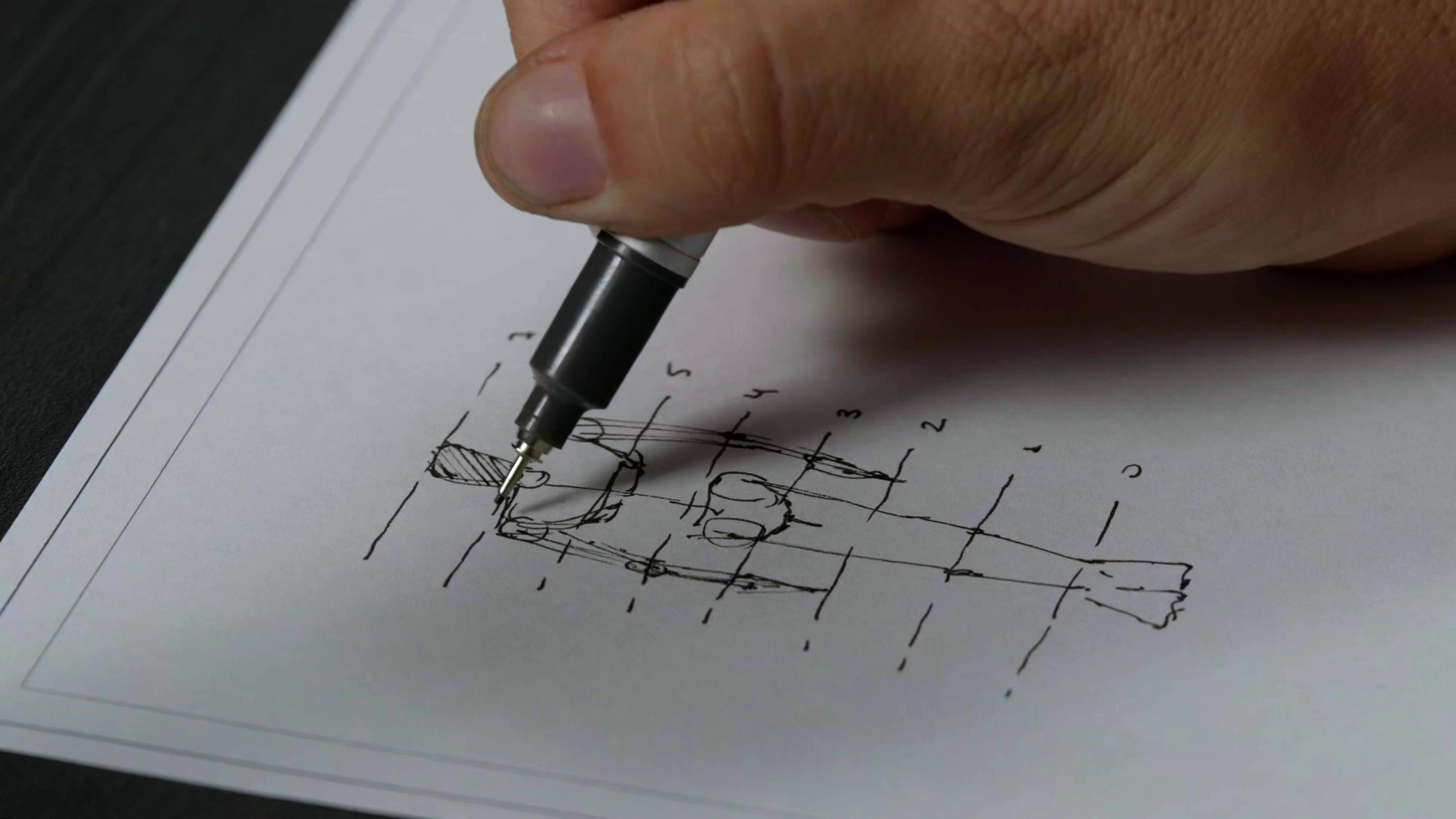

Establece una escala de siete partes.
Establece una escala de siete partes.

3. Coloca las partes del cuerpo dentro de las escalas

Copia cada parte del cuerpo de referencia dentro de las escalas. Copiar facilita las primeras veces hasta que encuentras tu propio estilo de dibujo y de representación humana.

Copia cada parte del cuerpo de referencia dentro de las escalas.
Copia cada parte del cuerpo de referencia dentro de las escalas.

Este ejercicio también es bastante interesante para entender las articulaciones del cuerpo, cómo se comportan y cómo se pueden emplear para crear movimiento. No te preocupes por la estética, porque en esta fase el boceto no tiene que ser bonito, impecable o detallado. Lo más importante es entender el concepto.

No hace falta que el boceto sea bonito, impecable o detallado,
No hace falta que el boceto sea bonito, impecable o detallado,

4. La figura humana llama la atención sobre la escala del proyecto

Dependiendo del estilo que elijas, es importante tener en cuenta que dentro de un proyecto arquitectónico la figura humana no debe ser la protagonista. La única función de esta figura debe ser la de llamar la atención sobre la escala del proyecto.

Otro buen ejercicio consiste en crear un boceto con el contorno de la persona, sin rellenos ni detalles.

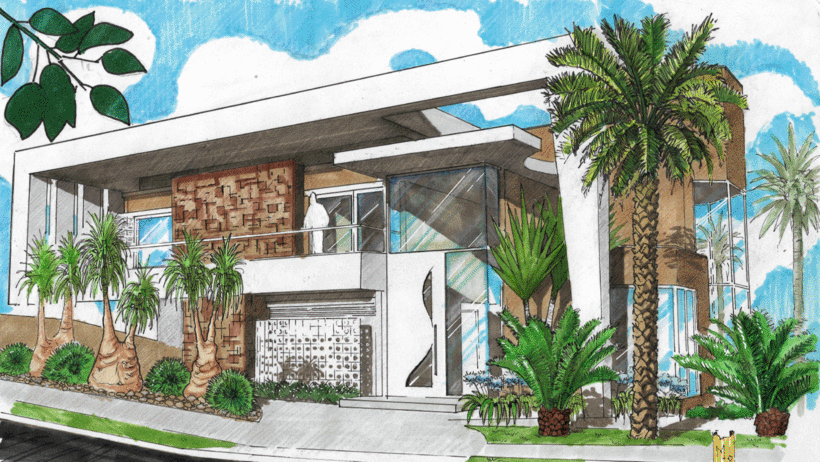

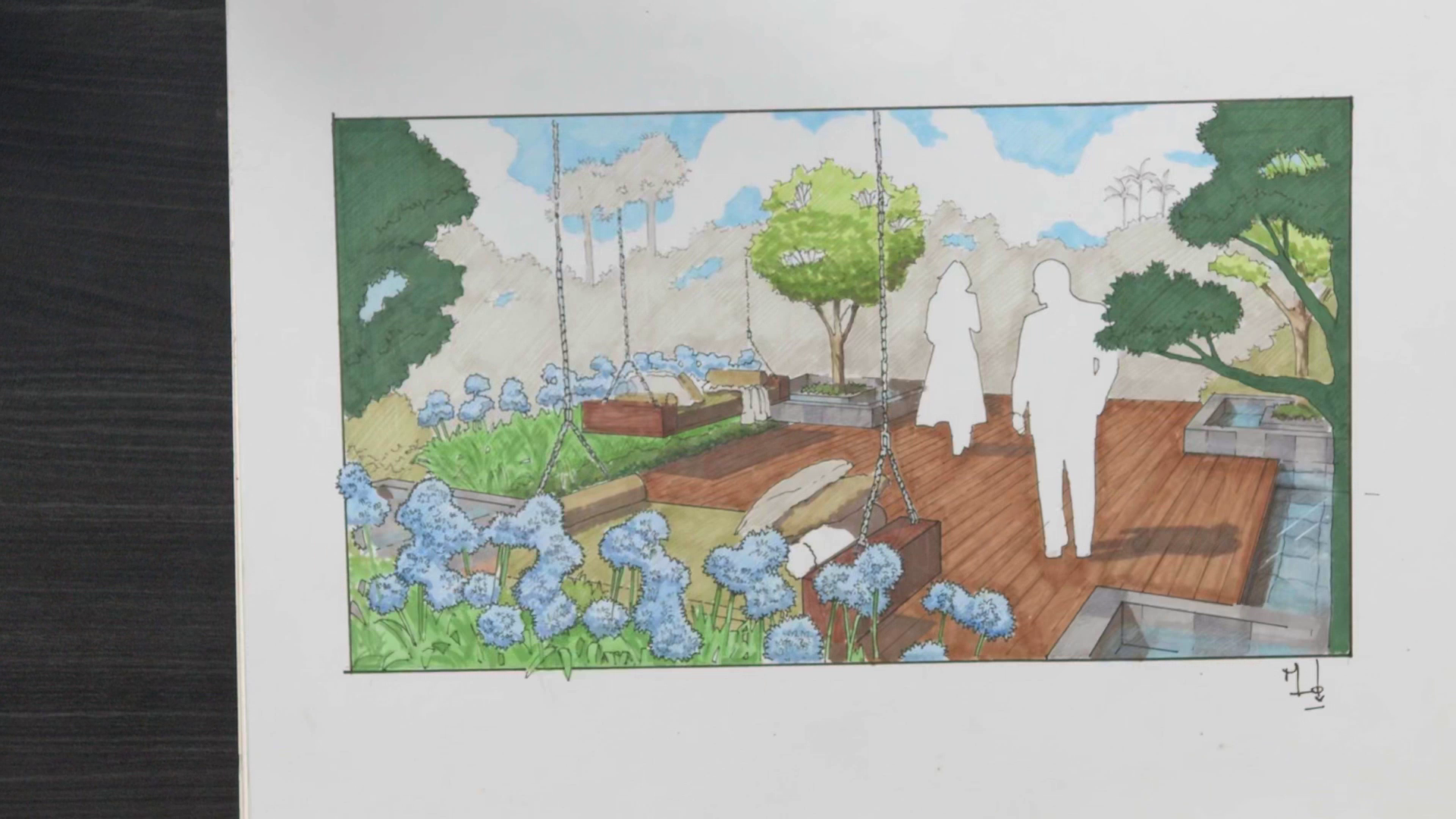

En el siguiente ejemplo, el proyecto es lo más destacado, pero la figura humana se inserta de forma armónica, resaltando la escala y la utilidad de la construcción.

Otro buen ejercicio es crear un boceto con el contorno de la persona, sin relleno ni detalles.
Otro buen ejercicio es crear un boceto con el contorno de la persona, sin relleno ni detalles.
La ilustración, en sus diversas formas, es capaz de transformar y ampliar la percepción de los espacios

¿Te ha gustado este tutorial? Si quieres aprender con Marcelo a transmitir el alma de un espacio a través del dibujo humanizado y crear un plano arquitectónico único, a mano, no te pierdas el curso online Ilustración arquitectónica: humaniza el diseño de un espacio.

Versión en español de @laura_bernal_m
